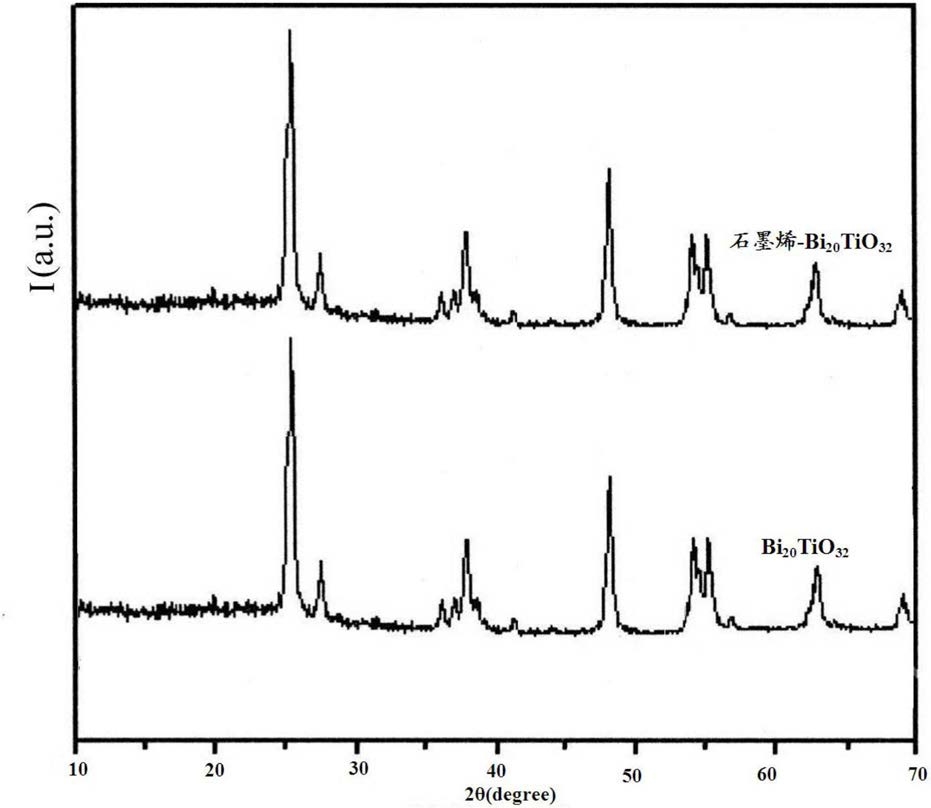

1.基于单相钛酸铋制备的光催化剂纳米复合材料，其特征在于，该光催化剂纳米复合材料由如下步骤制备：称取8g硝酸铋加入到乙酸中，使铋/羧酸摩尔比为1：65，不断搅拌至硝酸铋完全溶解后再向其中逐滴加入钛酸四丁酯，使钛/铋摩尔比为1：12，继续搅拌得澄清液后向其中注入结构导向剂苯甲醇，使铋/醇摩尔比为1:4，最后向上述溶液中加入尿素，使铋/尿素摩尔比为1:0.8，然后搅拌至溶液澄清透明；将所制得的溶液注入到260mL乙醇溶剂中，加入2.4g石墨烯后，搅拌4小时，混合均匀后移入高压反应釜中，在12bar氮气的保护下加热至200℃保持6h，使硝酸铋完全水解或醇解，然后打开放气阀门排出溶剂得到干燥的前驱体，再将该前驱体依次用乙醇和去离子水各洗涤5遍，干燥后在400℃下焙烧晶化5h，待冷却至室温后取出得光催化剂石墨烯- Bi20TiO32 纳米复合材料。
