专利号: 2016105166500
申请人: 成都知融智创知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

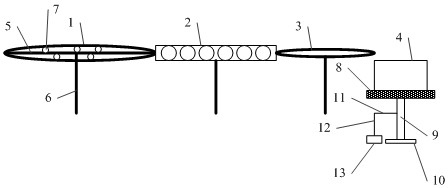

1.成本较低的自动收料设备,其特征在于,所述设备包括:

从左到右依次排列的:第一橡胶传输带、滚筒传送带、第二橡胶传输带、收料箱,其中,所述第一橡胶传输带安装在第一支撑板上,所述第一支撑板通过第一支架固定在地面上方,所述第一支撑板和所述第一橡胶传输带均为网状结构,所述第一支撑板与所述第一橡胶传输带之间均匀分布有N个圆筒,所述N为大于等于10的正整数,所述第一橡胶传输带左侧和右侧均设有一弹簧柱,弹簧柱下端与地面连接,所述弹簧柱上端与挡板的一端连接,所述挡板的另一端延伸至所述第一橡胶传输带上表面,所述挡板表面设有毛刷,所述第一支撑板下方固定有收集箱;所述滚筒传送带的滚筒套设在橡胶圆筒套内,所述橡胶圆筒套外表面均匀分布有M个螺孔,所述M为大于等于100的正整数,M个钢丝的螺纹端插入所述M个螺孔内,钢丝为空心结构,钢丝的另一端为开口状,所述收料箱放置在第三橡胶传输带上,所述第三橡胶传输带下表面与第二弹簧柱上端接触,所述第二弹簧柱下端与底板连接,横杆右端与所述第二弹簧柱的中部连接,所述横杆的左端与竖杆的上端连接,所述竖杆的下端延伸至开关上表面,所述第三橡胶传输带通过所述开关与电源连接;其中,所述第二橡胶传输带的侧面设有加工平台,所述加工平台上设有:第一固定板、第二固定板,所述第一固定板和所述第二固定板均竖直固定在所述加工平台的上表面,所述第一固定板的中部设有第一螺孔,丝杆一端穿过所述第一螺孔后与第一固定片连接,所述丝杆的另一端与旋转手柄连接,所述第一固定片位于所述第一固定板与所述第二固定板之间,波纹软管的一端与所述第一固定板连接,所述波纹软管的另一端与放大镜连接,所述加工平台上表面设有第一凹槽,所述第一凹槽内设有游标卡尺;所述圆筒的直径大于5CM小于10CM,所述圆筒与所述第一支撑板采用焊接的连接方式进行连接;所述橡胶圆筒套内表面设有凹槽,所述滚筒传送带的滚筒外表面设有凸块,所述凹槽的尺寸与所述凸块的尺寸匹配。

2.根据权利要求1所述的成本较低的自动收料设备,其特征在于,所述第三橡胶传输带上安装有P个收料箱,所述P为大于等于5的正整数。
