专利号: 2016105184087
申请人: 杭州悦山科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种可供暖的汽车尾气净化装置,其特征在于,包括:

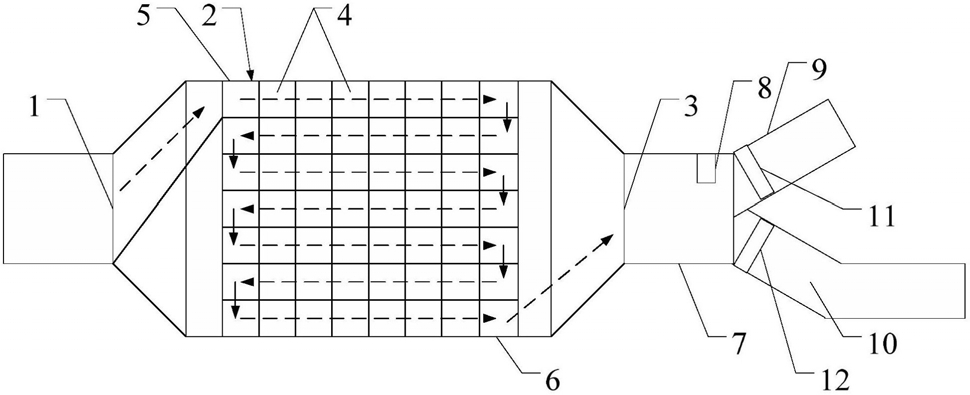

管体,其为具有进气口和出气口的中空管体,所述管体的内部由横向和纵向设置的多个隔板分隔出多个腔室,多个腔室按长方体的形式规则排列,每层腔室中相邻两个腔室之间的隔板开设有若干第一气孔,第一气孔的孔径为1~2mm,第一层腔室的最后一个腔室与第二层腔室的最后一个腔室之间的隔板开设有若干第二气孔,所述第二气孔的孔径为1~

2mm,第二层腔室的第一个腔室与第三层腔室的第一个腔室之间的隔板开设有若干第三气孔,所述第三气孔的孔径为1~2mm,直到多个腔室连通形成一个从上向下延伸的蛇形流体路径,以位于最靠近所述进气口的一侧、且位于最靠上的一个腔室为第一个腔室,所述第一个腔室与所述进气口连通,以位于最靠近所述出气口的一侧、且位于最靠下的一个腔室为最后一个腔室,所述最后一个腔室与所述出气口连通;

三元催化剂,在每个腔室内填充有陶瓷载体,在陶瓷载体上涂覆有三元催化剂;

其中,所述出气口连接有一个出气管,所述出气管中设置有一个气体浓度检测器,所述气体浓度检测器用于检测从所述出气管排出的气体中碳氢化合物、一氧化碳以及氮氧化物的浓度,所述出气管连接至两个支管,每个支管上设置有一个第一电控阀门,第一个支管连接至汽车空调系统,第二个支管的出口暴露在大气中;

充气垫,其铺设在汽车座椅上,所述充气垫的充气口连接至所述汽车空调系统,所述充气垫的排气口连接至所述第二个支管,所述充气口和所述排气口分别设置有一个第二电控阀门,所述充气垫内设置有一个气压传感器,所述气压传感器用于检测所述充气垫内的气压;

控制器,其连接至气体浓度检测器、两个第一电控阀门以及汽车行车电脑上,所述控制器接收所述汽车行车电脑的信号,在检测到所述汽车空调系统的制热功能开启后,同时,所述控制器还接收所述气体浓度检测器的检测信号,并对从所述出气管排出的气体中碳氢化合物、一氧化碳以及氮氧化物的浓度信号进行分析,当从所述出气管排出的气体中碳氢化合物、一氧化碳以及氮氧化物的浓度均在第一设定范围之内,所述控制器则开启所述第一个支管上的第一电控阀门,而关闭所述第二个支管上的第一电控阀门,同时所述控制器开启所述充气口上的第二电控阀门,而关闭所述排气口上的第二电控阀门,从而通过所述汽车空调系统向所述充气垫内充气,并且所述控制器还接收所述气压传感器的检测信号,当所述充气垫内的气压达到第二设定范围时,所述控制器再关闭所述充气口上的第二电控阀门;当从所述出气管排出的气体中碳氢化合物、一氧化碳以及氮氧化物的浓度不在第一设定范围之内,或者所述控制器未检测到所述汽车空调系统开启,则所述控制器关闭所述第一个支管上的第一电控阀门,而开启第二个支管上的第一电控阀门;所述控制器还根据外部输入的控制信号控制所述排气口上的第二电控阀门开启。

2.如权利要求1所述的可供暖的汽车尾气净化装置,其特征在于,所述第一气孔、所述第二气孔以及所述第三气孔的孔径均不相同。

3.如权利要求1所述的可供暖的汽车尾气净化装置,其特征在于,每个腔室均呈立方体形,每个腔室的宽度为3~5cm。

4.如权利要求1所述的可供暖的汽车尾气净化装置,其特征在于,所述第一个腔室的前侧是敞开的,所述最后一个腔室的后侧也是敞开的。

5.如权利要求1所述的可供暖的汽车尾气净化装置,其特征在于,所述管体内还设置有导流板,所述导流板设置在所述进气口的下边沿与所述第一个腔室的前侧的下边沿之间,从而在所述进气口与所述第一个腔室之间形成一个导流通道。
