1.导热型沸石碳化钽陶瓷微珠制备多孔集水海绵砖的方法，包括以下步骤：

第一步、多孔集水海绵砖的配料：水泥15～20wt%、粒径为100～250µm沸石碳化钽开孔空心陶瓷微珠60～75wt%、模数3.2～3.5的硅酸钠 5～15wt%、烧失量1.1%的粉煤灰3～

10wt%和聚乙烯醇高吸水树脂纤维0.5～5.0wt%，以上各组分的重量百分比之和为100%；

第二步、多孔集水海绵砖膨胀吸水浆液的制备：按第一步的重量百分比取样，先将粒径为100～250µm沸石碳化钽开孔空心陶瓷微珠放入料仓中，由提升机送入布料器，布料器将沸石碳化钽开孔空心陶瓷微珠均匀分布在调速皮带秤上，喷淋器将模数3.2～3.5的硅酸钠均匀喷洒在沸石碳化钽开孔空心陶瓷微珠的外表面，沸石碳化钽开孔空心陶瓷微珠随调速皮带秤进入内螺旋滚筒搅拌器内搅拌均匀，再将混合料以0.5～0.7的水灰比调浆，最后加入混合料总重量为0.2～1.0%的铝粉膏搅拌均匀，铝粉膏水化反应生成气泡，形成多孔膨胀吸水的浆液；

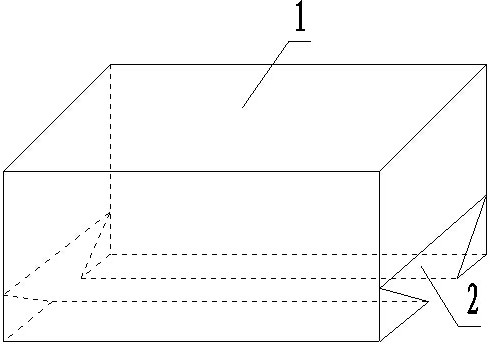

第三步、导热型多孔集水海绵砖的制备：将第二步制备的膨胀吸水浆液搅拌均匀倒入海绵砖压制机的试模中，经刮平、压制、脱模、晾干，制成多孔集水海绵砖（1），多孔集水海绵砖（1）的一个面呈燕尾槽（2）状，集水管（3）嵌入燕尾槽（2）内，集水管（3）嵌入燕尾槽（2）内的一部分圆弧面为开口状，另一部分圆弧面为封闭状，雨水经过多孔集水海绵砖（1）的汇集，进入燕尾槽（2）内，受重力的作用进入集水管（3），集水管（3）将单个多孔集水海绵砖（1）连接在一起，集水管（3）汇集的雨水进入集水池中。
