专利号: 2016105200709
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

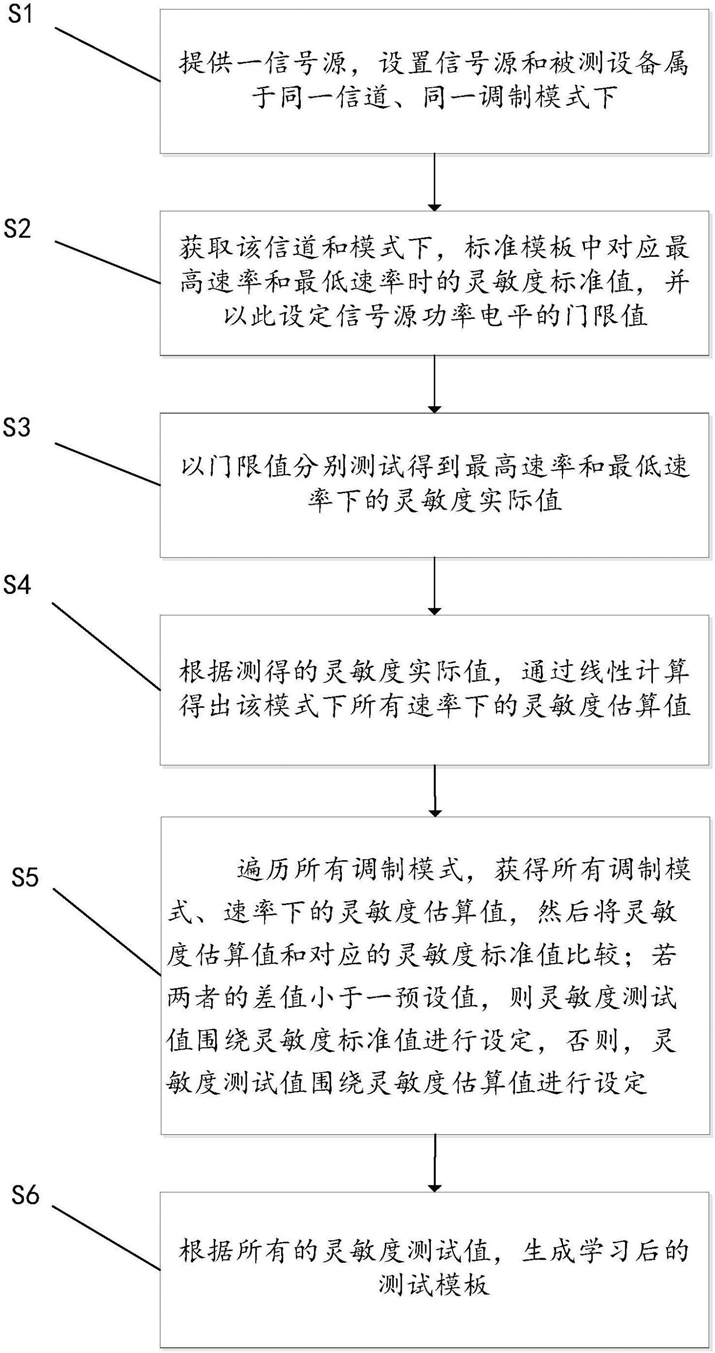

1.一种灵敏度测试方法,其特征在于,

所述测试方法包括一学习模式,该学习模式用于对一测试系统的标准模板进行优化,生成一学习后的测试模板,所述学习模式包括步骤:步骤S1:提供一信号源,设置所述信号源和被测设备属于同一信道、同一调制模式下;

步骤S2:获取该信道和调制模式下,标准模板中对应最高速率和最低速率时的灵敏度标准值,并以此设定信号源功率电平的门限值;

步骤S3:以所述门限值分别测试得到最高速率和最低速率下的灵敏度实际值;

步骤S4:根据测得的灵敏度实际值,通过线性计算得出该模式下所有速率下的灵敏度估算值;

步骤S5:以步骤s2-s4遍历所有调制模式,获得所有调制模式、速率下的灵敏度估算值,然后将所述灵敏度估算值和对应的灵敏度标准值比较;

若两者的差值小于一预设值,则灵敏度测试值围绕所述灵敏度标准值进行设定,否则,灵敏度测试值围绕所述灵敏度估算值进行设定;

步骤S6:根据所有的灵敏度测试值,生成学习后的测试模板。

2.如权利要求1所述的一种灵敏度测试方法,其特征在于,所述步骤S2中,信号源功率电平的门限值P0的设定按下述公式给出:P0=Pmax=Rspec+2+Pathloss;

Pmin=Rspec-16+Pathloss。

其中,Pmin,Pmax为所述信号源发射信号功率电平变化范围,Pathloss为所测射频通路的信道衰减,Rspec为对应特征信道、调制模式、速率下标准模板中的灵敏度标准值。

3.如权利要求1所述的一种灵敏度测试方法,其特征在于,所述线性计算包括:若某调制模式下测量最小速率R1对应的灵敏度实际值为Pt1,最大速率 Rn对应的灵敏度实际值为Ptn,其中n为速率编号,速率R1~Rn编号依次为1,2,……n,假设各相邻速率下的灵敏度结果呈等差分布,差值记为x,那么所述线性计算公式为:Ptn=Pt1+(n-1)x。

4.如权利要求1所述的一种灵敏度测试方法,其特征在于,步骤S5还包括:设一预设值为3dB,自动计算灵敏度估算值Rsen和对应的灵敏度标准值Rspec的差值Δ,标记Δ=Rspec-Rsen,若Δ≤3dB时,则灵敏度测试值=灵敏度标准值Rspec;

否则,灵敏度测试值=灵敏度估算值Rsen+3dB。

5.如权利要求1所述的一种方法,其特征在于,所述方法还包括测试模板的校正方法,具体包括:系统完成灵敏度测试后,对不同信道下相同调制模式、速率下的灵敏度测试值进行平均化处理;

计算现有测试模板的灵敏度指标值R′spec与平均化处理后的灵敏度测试值R′sen进行差值;

若差值小于6dB,则设置测试模板新的灵敏度指标值R″spec=R′spec,否则,设置测试模板新的灵敏度指标值R″spec=R′sen+3dB。

6.一种灵敏度测试系统,其特征在于,所述灵敏度测试系统至少包括一学习模块,所述学习模块用来依照权利要求1-5任意一项所述的测试方法生成测试模板,所述灵敏度测试系统利用生成的所述测试模板对一待测产品的灵敏度进行测试。
