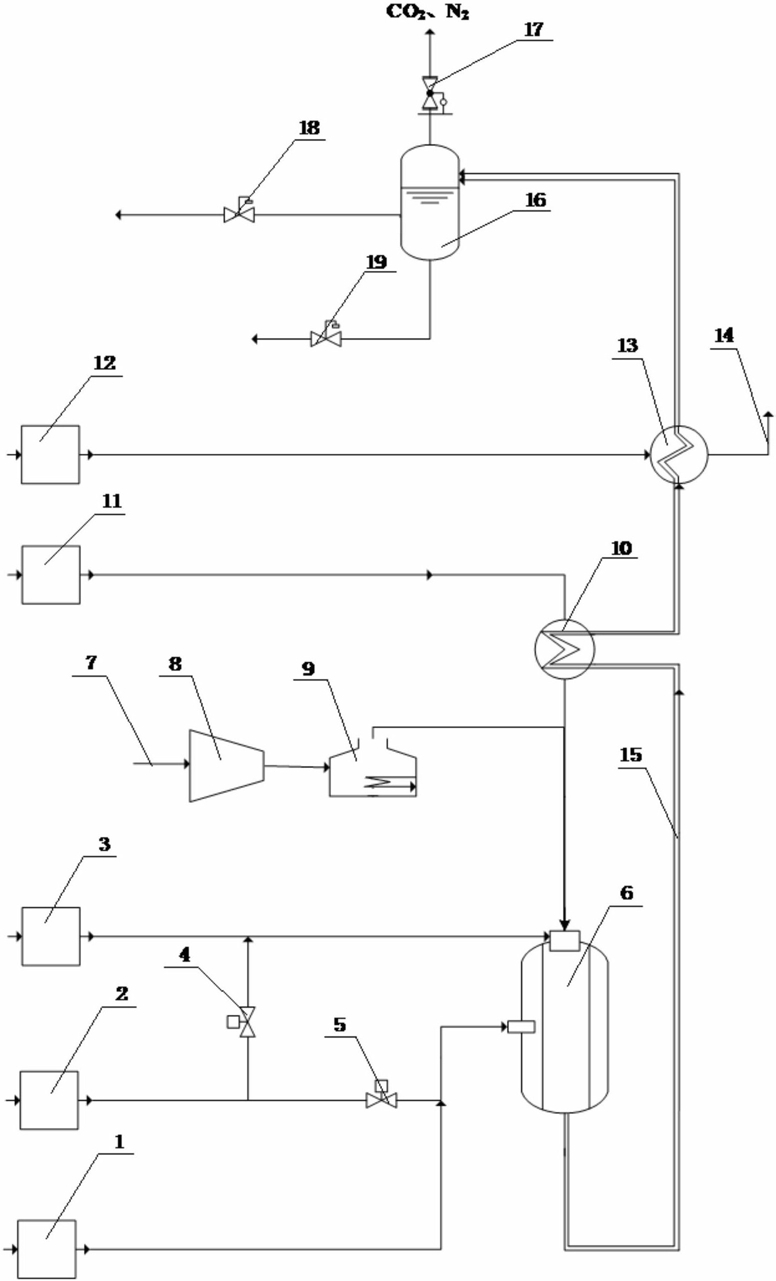

1.一种防堵塞防腐蚀的超临界水氧化处理装置,其特征在于:高压腐蚀缓蚀剂泵1、高压净水泵2、高压燃料泵3、第一电动调节阀4、第二电动调节阀5、超临界水氧化反应器6、空气或氧气进口管7、高压气体压缩机8、加热器9、预热器10、高压废水泵11、高压软水泵12、回热器13、外供蒸汽管14、双管输送管道15、高压气液分离器16、气体降压阀17、液体降压阀
18、固体降压阀19组成:
1)各部件的結构如下:
所述高压腐蚀缓蚀剂泵1设有进口管和出口管;所述高压净水泵2设有进口管和出口管;所述高压燃料泵3设有进口管和出口管;所述超临界水氧化反应器6为蒸发壁反应器、顶部分别设有燃料液进口和气液混合物进口管、中部设有腐蚀缓蚀剂液进口管、底部设有超临界水氧化反应物双出口管;所述高压气体压缩机8设有空气或氧气进口和空气或氧气出口;所述加热器9为管式换热器、设有壳侧进口管和出口管;所述加预热器10为管式换热器、设有壳侧进口管、壳侧出口管和管侧双进口管、管侧双出口管;所述高压废水泵11设有进口管和出口管;所述高压软水泵12设有进口管和出口管;所述回热器13为管式换热器、设有壳侧进口、壳侧出口和管侧双进口、管侧双出口;所述高压气液分离器16为罐体、顶部设有排气管、上部设有超临界水氧化反应物双进囗管、中下部设有液体排出管、底部设有固体排出管;
2)各部件的连接方式如下:
所述高压废水泵11出口管与预热器10壳侧进口连接;
所述预热器10壳侧出口管分别与加热器9的壳侧出口管、超临界水氧化反应器6的气液混合物进口连接;
所述高压净水泵2的出口管通过第一电动调节阀4与高压燃料泵3的出口管并联后与超临界水氧化反应器6的燃料液进口管连接;所述高压净水泵2的出口管通过第二电动调节阀
5与腐蚀缓蚀剂泵1的出口管并联后与超临界水氧化反应器6的腐蚀缓蚀剂液进口管连接,进入超临界水氧化反应器6的蒸发壁;
所述所述高压废水泵11的进口管与废水连接、出口管与预热器10的壳侧进口管连接;
所述高压气体压缩机8的空气或氧气进口与空气或氧气进口管7连接,高压气体压缩机
8的出口与加热器9的壳侧进口管连接,加热器9的壳侧出口管与预热器10的壳侧出口管并连后再与超临界水氧化反应器6顶部的气液混合物进口管连接:所述超临界水氧化反应器6的底部超临界水氧化反应物双出口管与预热器10管侧双进口管连接,预热器10的管侧双出口管与回热器13的管侧双进口连接,预热器10的管侧双出口与高压气液分离器16罐体的上部超临界水氧化反应物双进口管连接;
所述高压气液分离器16罐体的顶部排气管与气体降压阀17进口连接,气体降压阀17出口将排出二氧化碳气和氮气;高压气液分离器16罐体的底部与固体降压阀19进口连接,固体降压阀19出口排出分离后的固体;高压气液分离器16罐体中下部的液体排出管与液体降压阀18进口连接,液体降压阀18出口排出分离后的浓体;
所述高压软水泵12的进口管与软水连接、出口管与回热器13的壳侧进口连接,回热器
13的壳侧出口与外供蒸汽管14连接。
2.根据权利要求1所述的一种防堵塞防腐蚀的超临界水氧化处理装置,其特征在于:所述的空气或氧气是氧化剂。
3.根据权利要求1所述的一种防堵塞防腐蚀的超临界水氧化处理装置,其特征在于:所述的高压净水泵2出口分两路,一路去与高压燃料泵3混合,另一路去与高压腐蚀缓蚀剂泵1混合。
4.根据权利要求1所述的一种防堵塞防腐蚀的超临界水氧化处理装置,其特征在于:所述的超临界水氧化反应器6出口至预热器10,预热器10出口至回热器13,回热器13内部,回热器13出口至高压气液分离器16,均采用双管路。
