1.一种在聚吡咯涂层中掺杂石墨烯的工艺方法，其特征在于：所述方法的步骤为，(1)石墨烯的制备；

石墨烯采用液相剥离法制备获得，其工艺为，将石墨粉与二甲基甲酰胺(DMF)配制成

0.2mg/mL悬浮液，经超声分散3～4h后取上层清液并作离心、干燥处理，得到石墨烯粉末；

(2)合成液的配制；

将步骤(1)中得到的石墨烯加入去离子水中并超声处理30～60min，得到分散均匀的石墨烯悬浮液；随后将吡咯单体与十二烷基硫酸钠加入到上述石墨烯悬浮液 中，再将该悬浮液置于避光容器中进行磁力搅拌，最后向该悬浮液中通入氮气，并继续进行超声处理，得到合成液，石墨烯浓度为5mg/mL～20mg/mL，吡咯单体浓度为20mg/mL～30mg/mL，十二烷基硫酸钠浓度为35mg/mL～55mg/mL，通入氮气时间为10～20min，通入氮气后继续进行超声处理的时间为10～20min；

(3)电沉积复合涂层；

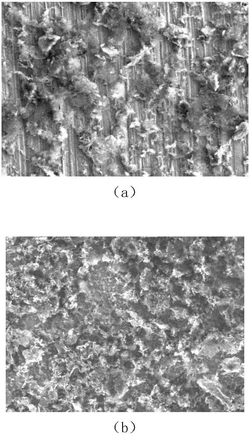

在避光条件下采用三电极装置通过电化学循环伏安法进行电沉积，其中参比电极为饱和甘汞电极，辅助电极为铂片，工作电极为金属不锈钢样品，电解液为步骤(2)中得到的合成液，电沉积温度为0～10℃，电沉积后的石墨烯/聚吡咯复合涂层用去离子水清洗、干燥；

所述电化学循环伏安法中，扫描电位区间为-0.2～1.0VSCE，扫描速率为30mV/s，循环10-20次；所述工作电极为金属不锈钢样品使用前进行以下处理：将表面积为10mm×10mm不锈钢片材一端焊上铜导线作为电极引线，并用环氧树脂封装试样的非工作表面，并用400-800号砂纸打磨、丙酮清洗除油、干燥。
