专利号: 2016105260818
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于仿生射流的减阻表面,其特征在于:包括壳体、射流供给机构、流量调控机构、仿生结构试验板、移动组件,所述的射流供给机构的射流内腔与所述的流量调控机构的进液口连通,所述的流量调控机构的出液口嵌在所述的仿生结构试验板上,所述的仿生结构试验板的侧边缘与壳体底板中心孔的边缘密封滑动连接;所述的仿生结构试验板的其中一侧边缘的挡板与安装在壳体底板上的移动组件接触;

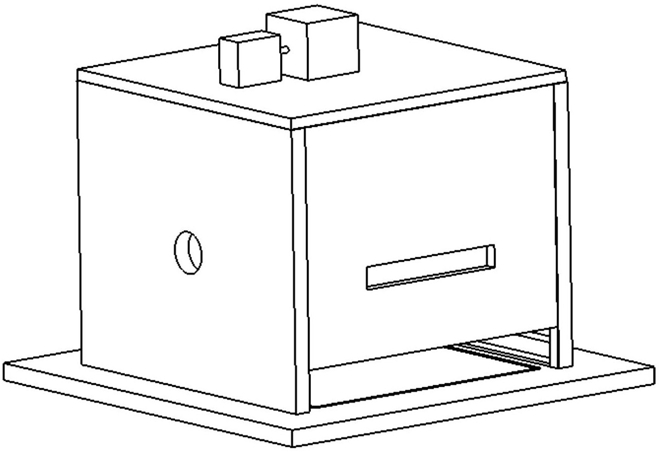

所述的壳体包括底板、围在底板周边的侧板、上盖板以及下盖板,所述的上盖板密封安装在所述的侧板的顶部,并且所述的上盖板上设有配第一螺栓的螺纹孔;所述的下盖板密封安装在所述的侧板上部,并且所述的上盖板、侧板和所述的下盖板围成密封的射流内腔,所述的底板、侧板以及所述的上盖板围成空腔;所述的底板上设有用于安装仿生结构试验板的中心通孔;其中一块侧板与底板之间留有用于安装所述的移动组件的间隙;

所述的射流供给机构包括变频器、电机、射流泵、水槽和电机支撑板,所述的变频器、电机和射流泵安装在所述的电机支撑板上,所述的水槽以及所述的电机支撑板安装在壳体的上盖板上,并且所述的变频器的动力输出端与所述的电机的动力输入端连接,所述的电机的动力输出端与所述的射流泵动力输入端相连,所述的射流泵的进液口通过进水管与所述的水槽连通,所述的射流泵的出液口通过出水管与壳体的射流内腔密封连通;

所述的流量调控机构包括若干流量调控件,所述的流量调控件包括电动球阀、第一射流管、第二射流管和涡轮流量计,所述的第一射流管的上端进液口与射流内腔密封连通,第一射流管道里集成了电动球阀和涡轮流量计;所述的第二射流管的下端出液口嵌入所述的仿生结构试验板的射流孔内;所述的第二射流管的下端出液口嵌入所述的仿生结构试验板的射流孔内;所述的电动球阀的控制端与外部的控制器的相连;

所述的移动组件包括导轨、导轨平台、装在导轨平台上的测力计和设置在所述的导轨滑行轨迹末端的限位挡板,所述的导轨与所述的壳体底板固接;所述的导轨平台与所述的导轨卡接,所述的测力计的头部抵住仿生结构试验板边缘的挡块上。

2.如权利要求1所述的一种基于仿生射流的减阻表面,其特征在于:所述的仿生结构试验板为方形,并且所述的仿生结构试验板上表面均布若干射流孔,每个射流孔对应一个流量调控件;所述的底板中心孔的边缘为阶梯型结构,并且所述的底板中心孔的边缘配有压板,所述的压板通过螺钉与所述的底板相应边缘固接,形成用于插入仿生结构试验板的插槽。

3.如权利要求2所述的一种基于仿生射流的减阻表面,其特征在于:相邻射流孔的排布为矩形排布或者菱形排布。

4.如权利要求1所述的一种基于仿生射流的减阻表面,其特征在于:所述的底板与所述的仿生结构试验板接触的边缘分布防滑密封凹槽。

5.如权利要求1所述的一种基于仿生射流的减阻表面,其特征在于:所述的导轨上设有倒V型凸起,所述的导轨平台的底面设有与导轨倒V型凸起配合的倒V型槽。

6.如权利要求1所述的一种基于仿生射流的减阻表面,其特征在于:所述的第二射流管为伸缩式软管。

7.如权利要求1所述的一种基于仿生射流的减阻表面,其特征在于:所述的壳体的空腔装有射流管道支撑板,所述的射流管道支撑板边缘通过螺栓与所述的壳体侧板固接,所述的第二射流管的上端进液口卡在所述的射流管道支撑板上。

8.如权利要求2所述的一种基于仿生射流的减阻表面,其特征在于:所述的第一射流管的上端进液口通过内丝接头嵌入所述的下盖板上,所述的第二射流管的上端进液口直接嵌入所述的射流管道支撑板内,并通过外丝接头以及防水密封胶与所述的第一射流管的出液口连通。

9.如权利要求5所述的一种基于仿生射流的减阻表面,其特征在于:所述的导轨平台上设有3条用于放置测力计的凹槽。

10.如权利要求1所述的一种基于仿生射流的减阻表面,其特征在于:所述的上盖板、射流管道支撑板以及下盖板上表面均设有吊耳。
