专利号: 2016105285783
申请人: 台州睿鑫科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

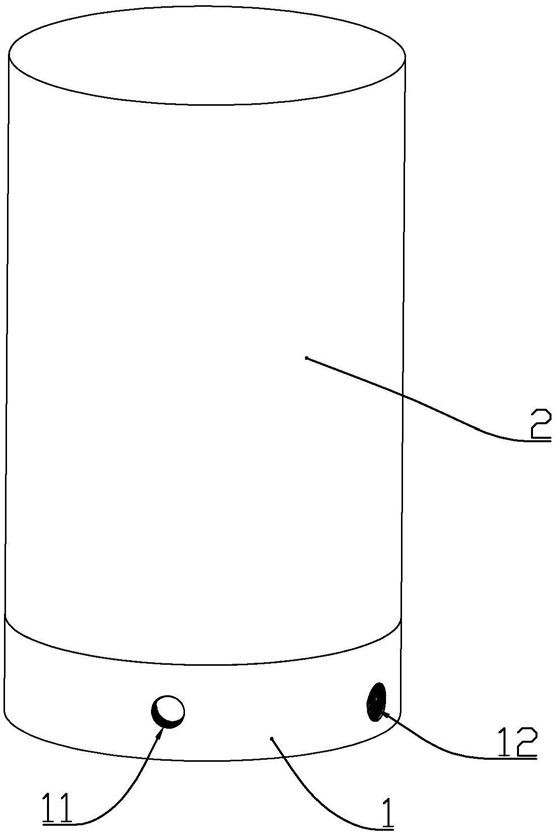

1.一种多滤芯并联式陶瓷净水器,其特征在于:包括有外壳,底座,安装在外壳和底座之间的多个滤芯组件,以及安装在滤芯组件上用于驱动滤芯组件的驱动机构;所述外壳与底座固定连接; 所述底座侧壁上分别成型有排水接口、出水接口和进水接口 ;所述底座上端中心位置成型有锥形下凹部,所述锥形下凹部开设有排水口,所述排水口与所述排水接口相连通;所述底座沿所述锥形下凹部边缘周向均匀成型有多个滤芯接口,所述底座内部成型有用于连通所述多个滤芯接口的联通通道,所述联通通道与所述出水接口相连通;所述底座上端面边缘靠近所述进水接口位置成型有喷水管接口,所述喷水管接口和所述进水接口相连通;所述喷水管接口上连接有喷水管,所述喷水管上端固定连接有喷水头; 所述滤芯组件包括陶瓷滤芯以及分别固定连接在陶瓷滤芯两端的下端盖和上端盖;所述下端盖中间一体成型有转动头a,所述转动头a下方固定连接有与陶瓷滤芯内部连通的滤芯接头,所述滤芯接头与所述滤芯接口螺纹连接;所述上端盖中间一体成型有转动头b,所述转动头b上固定连接有定位头; 对应每个所述的滤芯组件位置安装有刷子组件; 所述刷子组件包括两个及以上连接杆,与所述连接杆一体成型的下连接圈和上连接圈,以及与下连接圈插接的下固定圈; 所述下固定圈中间开设有与所述转动头a转动连接的转动孔a,所述下固定圈上端边缘成型有与下连接圈插接的连接凸圈; 所述上连接圈中间开设有与所述转动头b转动连接的转动孔b,所述上连接圈边缘成型有从动轮齿; 所述连接杆内表面固定连接有用于刷除陶瓷滤芯外壁上污垢的刷毛; 所述驱动机构包括上定位架,水轮,安装在上定位架与水轮之间的扭簧,以及与所述从动轮齿啮合的不完全齿轮; 所述上定位架包括圆形的定位板,与所述定位板上端边缘固定连接的定位圈,以及安装在定位板上的导流板,所述定位板中心位置开设有中心穿孔,所述定位板沿周向均匀开设有与所述定位头对应的滤芯定位孔,每两个所述的滤芯定位孔之间开设有下水孔,所述喷水管自下而上穿过所述下水孔,所述水轮外周沿周向均匀成型有齿片,所述喷水头与齿片相对设置; 所述导流板与所述喷水头相对并固定连接在所述定位板上; 所述水轮下端中心位置成型有容纳所述扭簧的扭簧容纳部,所述水轮中心位置开设有传动连接孔; 所述扭簧一端与水轮固定连接,另一端与上定位架固定连接; 所述不完全齿轮中心位置成型有与上定位架上的中心穿孔转动连接的转动连接头,所述转动连接头上端成型有穿过中心穿孔与水轮上的传动连接孔插接的多边形的水轮连接头,所述水轮连接头上端部成型有与水轮上端面相抵的定位卡头,所述水轮连接头及定位卡头部分由两个对称设置的半体构成,两个半体之间为形变缝隙。

2.如权利要求1所述的一种多滤芯并联式陶瓷净水器,其特征在于:所述的进水接口与自来水管连接,所述的排水接口通过管道a与非饮用水龙头连接,所述出水接口通过管道b与饮用水龙头连接;所述管道a与自来水管之间还连接有管道C,所述管道c上连接有调节阀门。

3.如权利要求2所述的一种多滤芯并联式陶瓷净水器,其特征在于:所述的调节阀门为手动调节阀。

4.如权利要求2所述的一种多滤芯并联式陶瓷净水器,其特征在于:所述的调节阀门为电动调节阀;所述管路b上连接有流量传感器,所述流量传感器与控制器的信号输入端连接,所述电动调节阀与控制器的输出端连接;在设定单位时间内,当流量传感器测得的流量大于设定值时,控制器控制电动调节阀减小开度;在设定单位时间内,当流量传感器测得的流量小于于设定值时,控制器控制电动调节阀增大开度。

5.如权利要求4所述的一种多滤芯并联式陶瓷净水器,其特征在于:所述自来水管上连接有由自来水驱动发电的发电装置,所述发电装置与控制器电连接,另外控制器还电连接有用以储存发电装置所产生电能的蓄电池。
