1.一种均匀沉淀法制备Sm(OH)3/CdS纳米复合物的方法，其特征在于，包括以下步骤：

1)将分析纯Sm(NO)3·6H2O溶于蒸馏水中，制得浓度为0.015-0.050mol/L溶液A；

2)调节溶液A的pH至7～13，充分搅拌0.5～5h制得均匀溶液B；

3)将溶液B陈化后自然冷却至室温；

4)产物洗涤、干燥，制得白色粉末C；

5)将摩尔比(0.4～0.7):1的分析纯柠檬酸和白色粉末C在蒸馏水中完全溶解，在20～

70℃磁力搅拌0.5～4h制得溶液D；溶液D中白色粉末C的浓度为0.01-0.04mol/L；

6)将分析纯CdCl2溶于蒸馏水中，完全溶解，制得浓度为0.02-0.05mol/L的溶液E；

7)将E溶液缓慢加入到D溶液中，得到混合溶液，并在30～60℃磁力搅拌0.5～4h，制得前驱液；其中，D溶液中白色粉末C与E溶液中CdCl2的摩尔比为：0.5:1-3:1；

8)将分析纯Na2S·9H2O完全溶于蒸馏水中，制得浓度为0.01-0.05mol/L的溶液F；

9)将溶液F加入到前驱液中，溶液F中Na2S·9H2O与前驱液中CdCl2的摩尔比为0.5:1-2:

1；产物洗涤、干燥得到产物Sm(OH)3/CdS纳米复合物；

步骤2)中采用有机碱二乙烯三胺调节溶液A的pH；

步骤3)中溶液B在40～80℃水浴中陈化1～5h。

2.根据权利要求1所述的均匀沉淀法制备Sm(OH)3/CdS纳米复合物的方法：其特征在于：步骤4)中洗涤、干燥具体为：依次用蒸馏水和无水乙醇离心洗涤4～6次，收集的产物于40～

80℃条件下真空干燥1～5h。

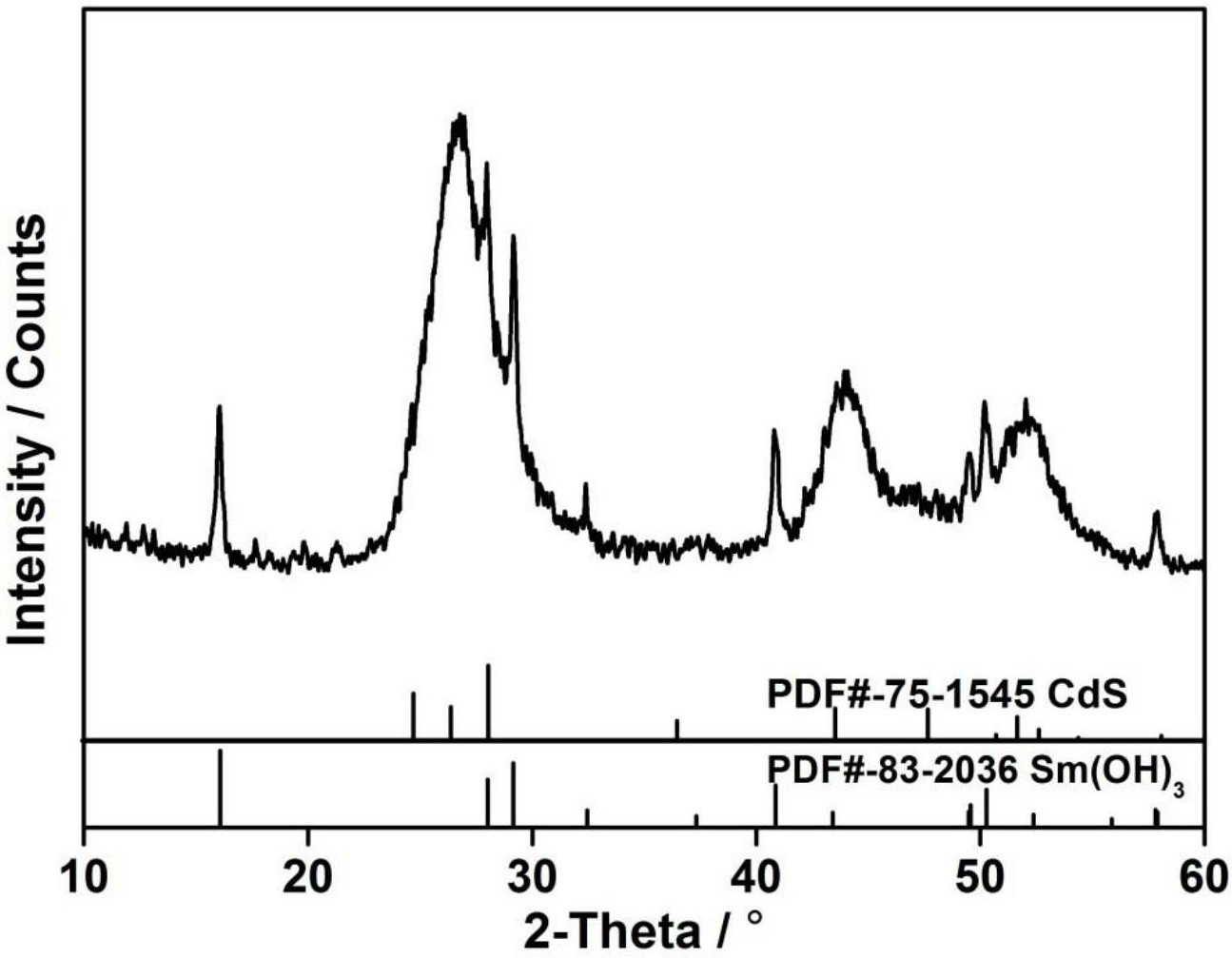

3.根据权利要求1所述的均匀沉淀法制备Sm(OH)3/CdS纳米复合物的方法：其特征在于：步骤9)中洗涤、干燥具体为：依次用蒸馏水和无水乙醇离心洗涤4～6次，收集的产物利用电热真空干燥箱于40～80℃条件下真空干燥2～5h得Sm(OH)3/CdS纳米复合物。
