专利号: 2016105300976
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-10-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

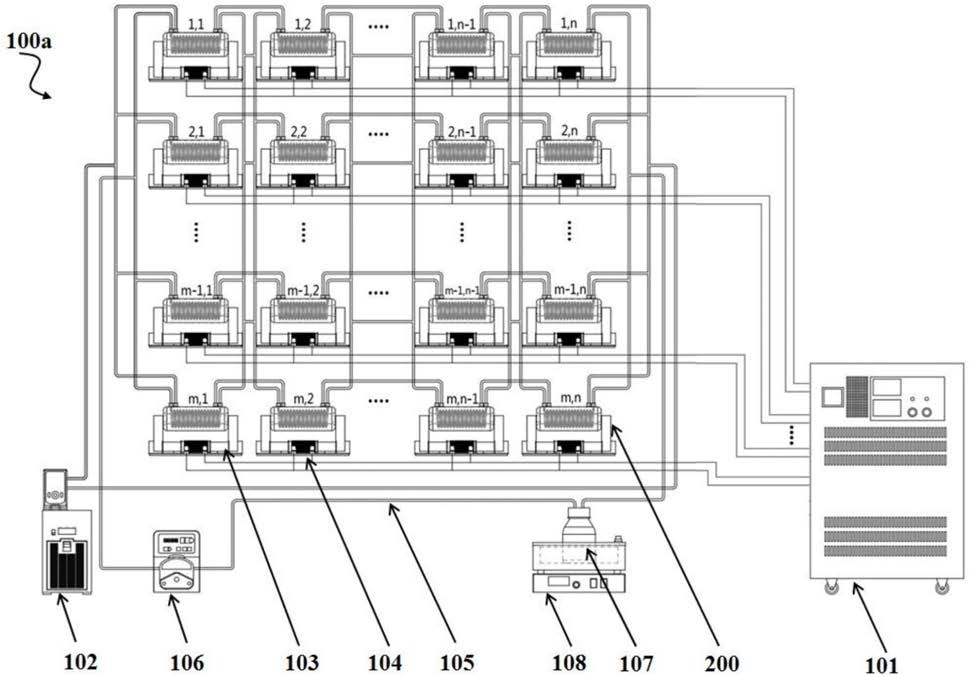

1.一种阵列式感应电场流体反应系统,其特征在于包括:

反应单元阵列,包含呈网络式交互连接的m×n个反应单元,m、n均选自大于1的正整数,其中每一反应单元包括:一闭合铁芯,所述闭合铁芯采用由硅钢、镍钢或铁氧体材料中的至少一种组成的闭合铁芯;

一初级线圈,绕制于所述闭合铁芯一侧,

一次级线圈,绕制于所述闭合铁芯另一侧,所述次级线圈包括可供料液流通的绝缘管路,所述绝缘管路具有进料口和出料口;

电源,与各反应单元中的初级线圈电连接并向各初级线圈提供激励电压,所述电源的额定功率P0≥(P1+P2+···+Px),其中P1是第一个反应单元的输入功率,P2是第二个反应单元的输入功率,Px是第x个反应单元的输入功率,Px=UP×IP=(UP/ZP)×UP,其中UP是所述电源的输出电压,ZP是单个初级线圈在工作频率下的阻抗,IP是单个初级线圈电流,x为每个电源可驱动的反应单元数量的最大值;所述电源至少能够发出频率范围为50~1300Hz或者

10-220kHz的正弦波、锯齿波、三角波、单极脉冲和双极脉冲,信号电压为0~200kV;

以及,料液容器,与各反应单元中的绝缘管路连通;

并且,所述反应单元阵列中至少一反应单元中绝缘管路的进料口和出料口分别与上游的至少一反应单元的绝缘管路的出料口及下游的至少一反应单元的绝缘管路的进料口连接,和/或,所述反应单元阵列中至少一反应单元中绝缘管路的进料口和出料口分别与至少另一反应单元的绝缘管路的进料口和出料口连接;同时,所述反应单元阵列中各初级线圈的绕线两端分别与相应电源的两极电连接;

所述阵列式感应电场流体反应系统在工作时的激励电压U、频率f与温度T的关系以矩阵的形式表示为:所述反应单元阵列中各初级线圈均沿第一方向绕制,所述次级线圈沿第一方向或第二方向绕制,所述第一方向与第二方向相反,所述第一方向为顺时针或逆时针方向;或者,所述反应单元阵列中至少一初级线圈沿第一方向绕制,至少另一初级线圈沿第二方向绕制,所述次级线圈沿第一方向或第二方向绕制,所述第一方向与第二方向相反,所述第一方向为顺时针或逆时针方向;

所述反应单元还包括用以调整所述料液温度的温控单元,所述温控单元包括可供调温介质流通的恒温夹套层,所述恒温夹套层设于所述反应器内并包裹所述绝缘管路,并且所述恒温夹套层还与分布于所述反应器上的调温介质进口和调温介质出口连通,所述反应器上的调温介质进口和调温介质出口还与恒温循环浴连接;

至少一反应器上的调温介质进口和调温介质出口分别与上游的至少一反应器上的调温介质出口及下游的至少一反应器上的调温介质进口连接,和/或,至少一反应器上的调温介质进口和调温介质出口分别与至少另一反应器上的调温介质进口和调温介质出口连接。

2.根据权利要求1所述的阵列式感应电场流体反应系统,其特征在于:所述反应单元包括反应器,所述绝缘管路设于所述反应器内,且所述绝缘管路两端从所述反应器中引出并分别作为进料口和出料口。

3.如权利要求1-2中任一项所述阵列式感应电场流体反应系统在生物和/或化学反应中的应用,所述反应包括催化、合成、提取、水解、杀菌、灭酶、蛋白质改性中的一种反应。
