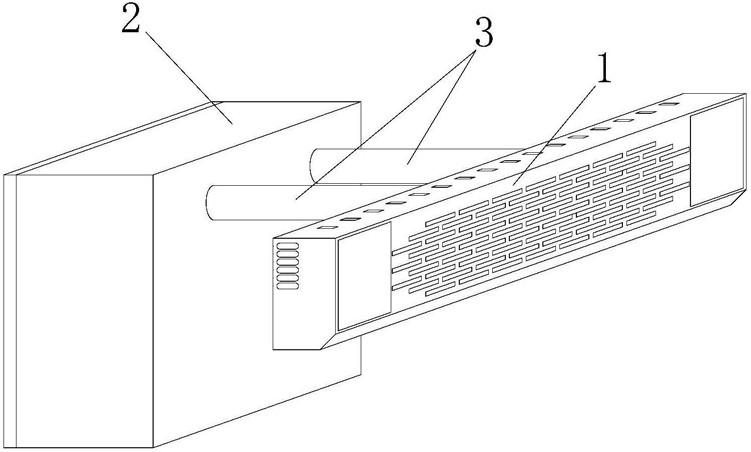

1.一种双涡扇、双滤网分体新风空气净化机,包括室内机(1)和室外机(2),所述室内机(1)与室外机(2)通过两个通风管(3)相连,其特征在于:
所述室内机(1)包括内机盒体(1.1),所述内机盒体(1.1)背部设有内机进风口(1.2)和内机出风口(1.3);所述内机盒体(1.1)中还设有内机隔板(1.1a)和栅板(1.4),所述内机隔板(1.1a)和栅板(1.4)将内机盒体(1.1)的内腔分隔为内机进风腔(1.1b)和内机出风腔(1.1c),所述内机进风口(1.2)与内机进风腔(1.1b)连通,所述内机出风口(1.3)与内机出风腔(1.1c)连通,所述室内机(1)还包括内机面板(1.5)和空气加热器(1.6),所述内机面板(1.5)安装在内机盒体(1.1)前表面,所述空气加热器(1.6)安装在内机出风腔(1.1c)内;
所述室外机(2)包括外机盒体(2.1),所述外机盒体(2.1)背部设有外机进风口(2.2)和外机出风口(2.3);所述外机盒体(2.1)中设置有外机隔板(2.1a)和安装隔(2.4),所述外机隔板(2.1a)和安装隔(2.2)将外机盒体(2.1)的内腔分隔为外机进风腔(2.1b)、外机出风腔(2.1c)、室外风腔(2.1d)和室内风腔(2.1e),所述外机进风口(2.2)与外机进风腔(2.1b)连通,所述外机出风口(2.3)与外机出风腔(2.1c)连通,所述外机出风腔(2.1c)分别与室外风腔(2.1d)和室内风腔(2.1e)连通;
所述内机进风口(1.2)通过通风管(3)与外机进风口(2.2)相连,所述内机出风口(1.3)通过通风管(3)与外机出风口(2.3)相连。
2.根据权利要求1所述的双涡扇、双滤网分体新风空气净化机,其特征在于:所述安装隔(2.4)上设有室外风机(2.4a)、室内风机(2.4b)和室内进风管(2.4c),所述室外风机(2.4a)安装在室外风腔(2.1d)内,所述室内风机(2.4b)安装在室内风腔(2.1e)内,所述室内进风管(2.4c)与外机进风腔(2.1b)连通。
3.根据权利要求2所述的双涡扇、双滤网分体新风空气净化机,其特征在于:所述外机盒体(2.1)中还设置有室内进风盖(2.5),所述室内进风盖(2.5)上设有室内进风槽(2.5a),所述室内进风盖(2.5)安装在室内风机(2.2b)上,所述室内进风槽(2.5a)与室内进风管(2.4c)连通,从而通过室内进风盖(2.5)和室内进风管(2.4c)将外机进风腔(2.1b)与室内风腔(2.1e)连通。
4.根据权利要求3所述的双涡扇、双滤网分体新风空气净化机,其特征在于:所述室外风腔(2.1d)、室内风腔(2.1e)和外机出风腔(2.1c)连通处设有风阀机构;
所述风阀机构位于室外风腔(2.1d)与室内风腔(2.1e)之间的外机出风腔(2.1c)内,所述室外风腔(2.1d)与室内风腔(2.1e)的外机隔板(2.1a)上对开有室外风口(2.1da)和室内风口(2.1ea),所述室外风口(2.1da)和室内风口(2.1ea)上均设有可以完全覆盖风口的盖板(2.1ca),所述盖板(2.1ca)的一端与风口所处的外机隔板(2.1a)铰接,所述两个盖板(2.1ca)另一端相互紧靠。
5.根据权利要求4所述的双涡扇、双滤网分体新风空气净化机,其特征在于:所述室外机(2)还包括外机箱盖(2.8),所述外机箱盖(2.8)安装在外机盒体(2.1)上,所述外机箱盖(2.8)上还设有用于室外风机(2.2a)进风的室外进风口(2.8a);
所述外机盒体(2.1)中还设置有室内进风滤网(2.6)和室外进风滤网(2.7),所述室内进风滤网(2.6)设置在室内风机(2.4b)与室内进风盖(2.5)之间,所述室外进风滤网(2.7)设置在室外风机(2.4a)与外机箱盖(2.8)之间。
6.根据权利要求5所述的双涡扇、双滤网分体新风空气净化机,其特征在于:所述安装隔(2.4)上还设有紫外线箱(2.4d)和紫外线箱盖(2.4e),所述紫外线箱(2.4d)内设有紫外线灯(2.4da),所述紫外线箱(2.4d)上还设有用于观察紫外线灯(2.4da)的玻璃窗(2.4db),所述紫外线箱(2.4d)内侧与外机出风腔(2.1c)连通,所述紫外线箱盖(2.4e)安装在紫外线箱(2.4d)外侧。
7.根据权利要求1~6中任意一项所述的双涡扇、双滤网分体新风空气净化机,其特征在于:所述内机盒体(1.1)两侧还分别设有控制器箱(1.7)和电器箱(1.8)。
