专利号: 2016105314042
申请人: 郴州智上光电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

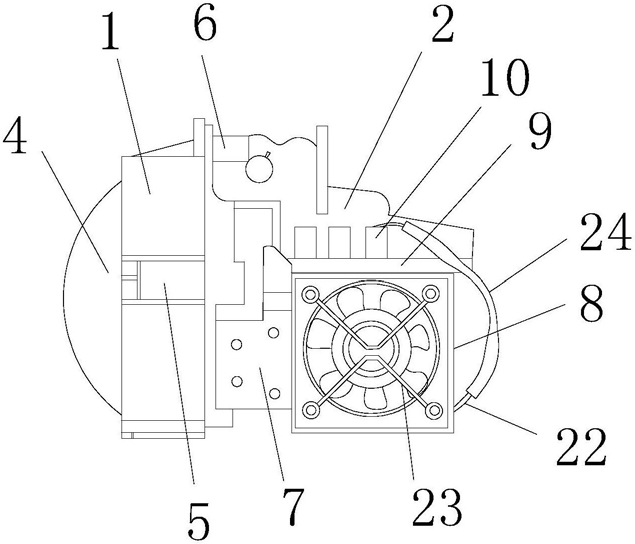

1.一种远近光一体化汽车大灯,包括第一壳体(1)、第二壳体(2)和远近灯光控制器(3),其特征在于:所述第一壳体(1)一端设置有透镜(4),所述第一壳体(1)侧面设置有固定卡槽(5),所述第一壳体(1)另一端通过紧固螺栓(6)连接有第二壳体(2),所述第二壳体(2)侧边设置有固定片(7),所述固定片(7)侧端固定安装有散热扇(8),所述散热扇(8)上侧设置有线路板总成(9),所述线路板总成(9)上均匀连接有端子(10),所述第二壳体(2)内侧设置有反光杯(11),所述反光杯(11)中央开设有通孔,所述通孔中安装有远光灯头(12)和近光灯头(13),所述远近灯光控制器(3)包括安装架(14)、L型弹片(15)、L型连接杆(16)和控制触片(17),所述安装架(14)上侧固定有导向横管(18),所述L型连接杆(16)滑动连接在导向横管(18)中,所述L型连接杆(16)一端设置有按键(19),且按键(19)与导向横管(18)端部之间设置有弹簧(20),所述L型连接杆(16)另一端与L型弹片(15)一端连接,所述L型弹片(15)另一端滑动连接在控制触片(17)内,且L型弹片(15)拐角处通过螺丝(21)转动连接在安装架(14)上,所述远近灯光控制器(3)、散热扇(8)、远光灯头(12)和近光灯头(13)均通过导线(22)和线路板总成(9)电性连接。

2.根据权利要求1所述的一种远近光一体化汽车大灯,其特征在于:所述固定卡槽(5)至少设置有四个,且均匀分布在第一壳体(1)侧面。

3.根据权利要求1所述的一种远近光一体化汽车大灯,其特征在于:所述散热扇(8)侧面设置有防护架(23)。

4.根据权利要求1所述的一种远近光一体化汽车大灯,其特征在于:所述导线(22)外部设置有防护套(24)。
