专利号: 2016105315736
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种电热式井下蒸汽发生器,其特征在于,从上到下包括依次连接的入口部、电加热部以及出口部;

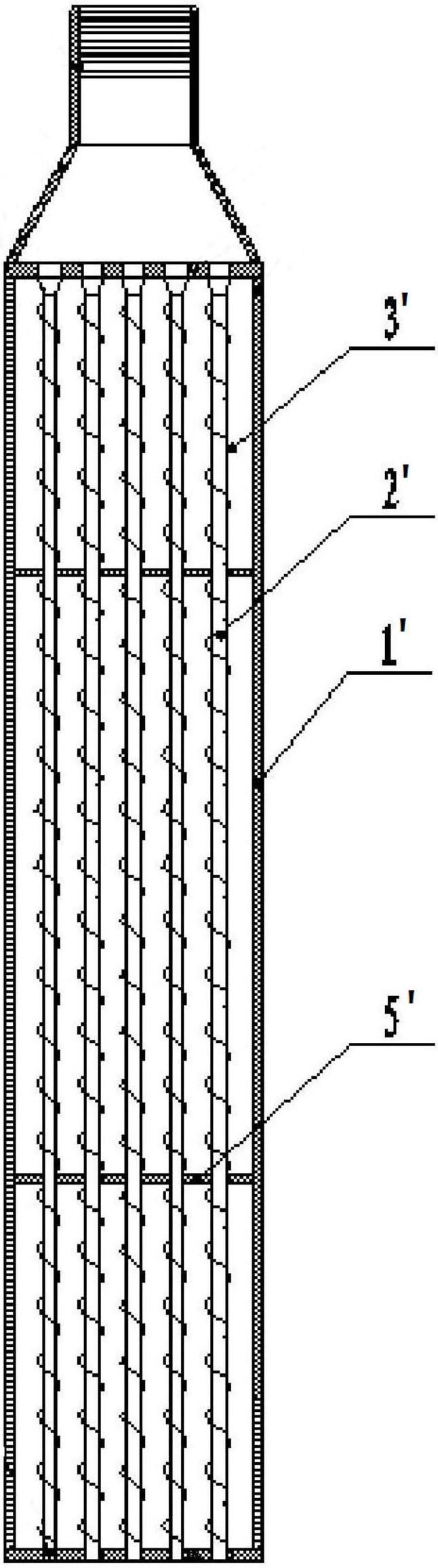

所述电加热部包括至少一个加热段,所述加热段包括加热段壳体以及置于所述加热段壳体内的多根加热管;各根所述加热管内分别设置电热丝,并在所述电热丝与所述加热管之间填充绝缘耐温材料;各所述加热管之间以及所述加热管与所述加热段壳体之间形成供水流过的空间;

所述入口部上设置有进水口,所述出口部设置有排出口。

2.根据权利要求1所述的电热式井下蒸汽发生器,其特征在于,所述加热段为依次串联的多个,相邻各段的所述加热段壳体之间通过外壳接头连接,相邻各段的所述加热管之间通过加热管连接头连接。

3.根据权利要求1或2所述的电热式井下蒸汽发生器,其特征在于,所述电加热部还包括顶部的接线端子和底部的加热管座;最顶段的各根所述加热管的上端以及最底段的所述加热管的下端分别与所述接线端子及所述加热管座密封连接。

4.根据权利要求3所述的电热式井下蒸汽发生器,其特征在于,所述入口部包括上连接头、阀座、阀芯以及下连接头;

所述上连接头用于与进水管道连接,所述下连接头用于与所述电加热部连接;

所述阀座和所述阀芯安装在所述上连接头与所述下连接头之间,使入水从所述上连接头单向流入所述下连接头中,且降低入水的流速及压力。

5.根据权利要求4所述的电热式井下蒸汽发生器,其特征在于,所述阀座上设置有阀口;

所述阀芯设置在所述阀座靠近下连接头的一侧,包括阀杆、阀头以及弹簧;所述弹簧套设在所述阀杆上,将所述阀头压设在所述阀座上,并将所述阀口密封。

6.根据权利要求5所述的电热式井下蒸汽发生器,其特征在于,所述阀头的密封面为球面,所述阀座的阀口处的密封面为两段相接的具有不同锥度的锥面。

7.根据权利要求4所述的电热式井下蒸汽发生器,其特征在于,所述下连接头的侧壁上设置有液位传感器,用于监控所述电加热部内的液位。

8.根据权利要求4所述的电热式井下蒸汽发生器,其特征在于,所述下连接头的侧壁上设置与所述接线端子密封连接的电缆转接头,用于将所述接线端子中的电缆密封接出。

9.根据权利要求2所述的电热式井下蒸汽发生器,其特征在于,所述出口部包括尾管、尾管连接头以及支撑管;

所述尾管通过所述尾管连接头与所述电加热部连接;且在所述尾管的下部侧壁周向均布多个所述排出口;

所述支撑管设置在所述尾管内,用于对所述加热管座起到轴向支撑的作用。

10.根据权利要求9所述的电热式井下蒸汽发生器,其特征在于,所述尾管的底壁上设置温度传感器和压力传感器。
