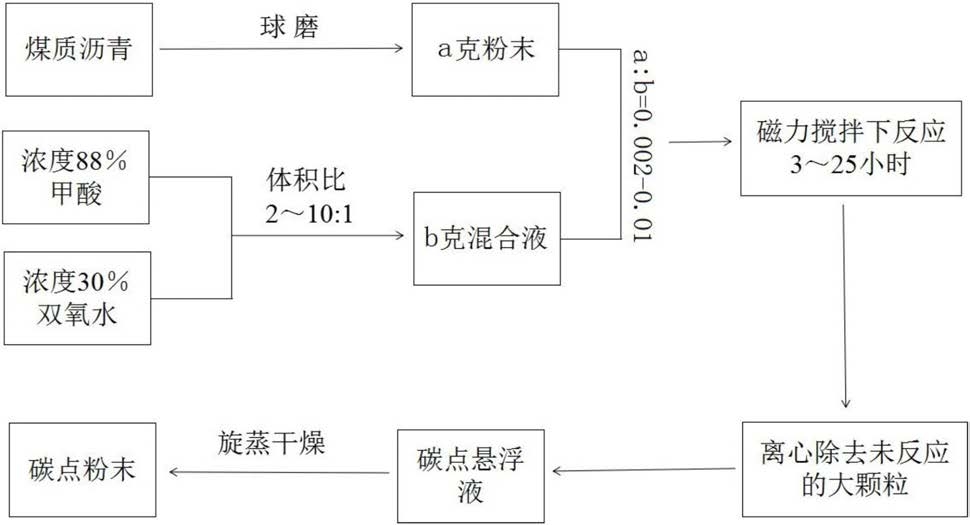

1.利用煤质沥青制备多色发光可调碳点的方法，其特征是：采用以下步骤：(1)取煤质沥青固体放入球磨罐中，然后用行星式球磨机进行球磨，得到较小尺寸的煤质沥青粉末；

(2)取a克球磨后的煤质沥青细粉放入烧杯，然后加入b克甲酸和双氧水的混合液，其中a:b＝0.002-0.01；甲酸和双氧水的混合液由浓度88％的甲酸与浓度30％的双氧水按体积2～10:1混合制得；

(3)常温下，在转速400～800转/分钟的磁力搅拌下反应3～25小时；

(4)通过10000～15000转/分钟离心去除反应后溶液中大的颗粒，获得含有碳点的悬浮液；

(5)调节悬浮液中碳点的浓度M得到不同发光颜色：当M>1.8g/L时发红光；M＝1.7～

0.9g/L时发橙黄光；当M＝0.8～0.4g/L时发绿光；当M＝0.3～0.06g/L时发青光；当M<

0.05g/L时发蓝光；

(6)将调节好浓度的碳点悬浮液，采用旋转蒸发器在60～80℃下旋转蒸发去除反应液，获得碳点粉体。
