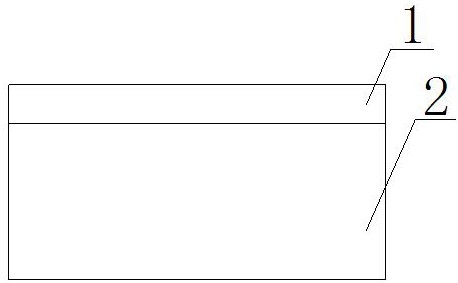

1.Hastelloy N合金表面获得高体积分数增强相的方法，其特征在于包括如下步骤：

1）将Hastelloy N合金进行预处理，得到预处理后的Hastelloy N合金；

2）将硅粉进行预处理，得到预处理的硅粉；

3）将步骤2）中预处理的硅粉均匀铺展于步骤1）预处理后的Hastelloy N合金表面，采用激光熔注工艺进行激光辐照扫描得到激光熔注后的Hastelloy N合金；

4）将步骤3）的激光熔注后的Hastelloy N合金进行热处理，然后冷却至室温，即在Hastelloy N合金表面获得增强相。

2.根据权利要求1所述的Hastelloy N合金表面获得高体积分数增强相的方法，其特征在于步骤1）中Hastelloy N合金预处理的具体操作为：将Hastelloy N合金采用丙酮溶液进行超声波清洗，然后热风干燥。

3.根据权利要求1所述的Hastelloy N合金表面获得高体积分数增强相的方法，其特征在于步骤2）中硅粉预处理的具体操作为：将硅粉加入体积浓度为40% 60%的硫酸溶液进行~氧化清洗，再用体积浓度为5% 15%的氟化氢溶液进行清洗，接着用乙醇溶液漂洗至pH为~

6.5，然后氮气干燥。

4.根据权利要求1所述的Hastelloy N合金表面获得高体积分数增强相的方法，其特征在于步骤2）中硅粉平均粒径为50μm。

5.根据权利要求1所述的Hastelloy N合金表面获得高体积分数增强相的方法，其特征在于步骤3）中预处理后的硅粉均匀铺展于预处理后的Hastelloy N合金表面的铺展厚度为

0.5 1mm。

~

6.根据权利要求1所述的Hastelloy N合金表面获得高体积分数增强相的方法，其特征在于步骤3）的激光辐照扫描中，I=2 4A；V=150 200mm/min。

~ ~

7.根据权利要求1所述的Hastelloy N合金表面获得高体积分数增强相的方法，其特征在于步骤4）中热处理温度为600 700℃，热处理的时间为5 10小时。

~ ~
