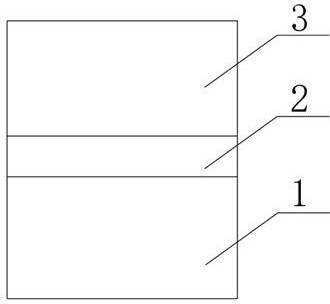

1.一种制备耐高温石墨-Hastelloy N合金接头的方法，其特征在于将石墨、钛箔和Hastelloy N合金依次采用胶水进行粘接，接着置于真空钎焊炉中加热钎焊，冷却后得到石墨/Hastelloy N合金接头； 石墨/钎料界面处形成一层致密的TiC反应层；钎缝内形成了钛-镍化合物；靠近钎缝一侧的Hastelloy N母材内形成了Mo2C反应带；

具体步骤如下：

1）将Hastelloy N合金和石墨放入盛有丙酮的超声波清洗机中进行清洗，接着依次采用400#、600#、1000#、1500#砂纸打磨其待连接面，然后进行抛光；

2）将石墨、钛箔和Hastelloy N合金依次采用502胶进行粘接，接着置于真空钎焊炉中加热至250～350℃，保温25～30min，再加热至920～940℃，保温8～12min，接着加热至钎焊温度，保温5～15min，然后降低炉温至室温得到石墨/Hastelloy N合金接头；

钛箔的厚度为0.05～0.15mm，其纯度为99.99%。

2.根据权利要求1所述制备耐高温石墨/Hastelloy N合金接头方法，其特征在于钛-镍化合物包括TiNi、Ti2Ni、TiNi3。

3.根据权利要求1所述制备耐高温石墨/Hastelloy N合金接头方法，其特征在于步骤

2）中钛箔的厚度为0.127mm，其纯度为99.99%。

4.根据权利要求1所述制备耐高温石墨/Hastelloy N合金接头方法，其特征在于步骤

2）中钎焊温度为980～1100℃。

5.根据权利要求1所述制备耐高温石墨/Hastelloy N合金接头方法，其特征在于步骤

2）中钎焊温度为1060℃。

6.根据权利要求1所述制备耐高温石墨/Hastelloy N合金接头方法，其特征在于步骤

2）中降低炉温至室温的具体操作如下：将炉温以4～8℃/min的速度降至300℃，然后随炉冷却至室温。

7.根据权利要求1所述制备耐高温石墨/Hastelloy N合金接头方法，其特征在于，步骤

2）中，降低炉温至室温的具体操作如下：将炉温以6℃/min的速度降至300℃，然后随炉冷却至室温。

8.根据权利要求1所述制备耐高温石墨/Hastelloy N合金接头方法，其特征在于步骤

2）中所得石墨/Hastelloy N合金接头的平均剪切强度为22MPa。
