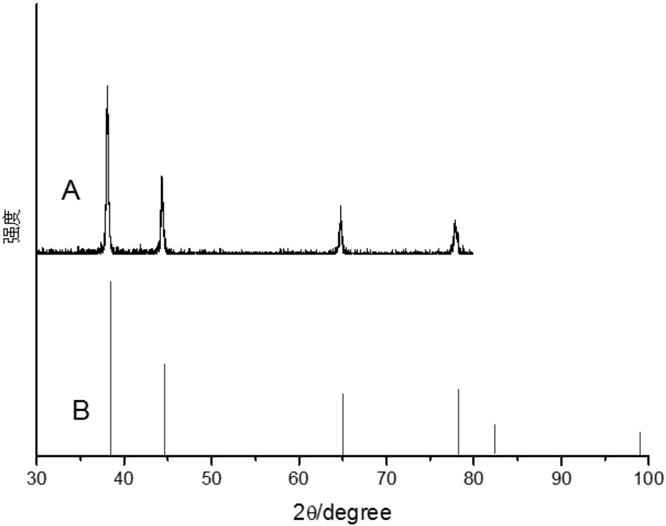

1.一种分离不同粒径纳米铝粉的方法，其特征在于，所述方法包括以下步骤：步骤0，将回收的铝膏用石油醚进行清洗，得到待分离的纳米铝粉，所述待分离的纳米铝粉中纳米铝粉的粒径范围为10nm～800nm；在步骤0中，铝膏与石油醚的重量体积比为铝膏的重量:石油醚的体积＝1重量份:(3～20)体积份，其中，基于1g计为1重量份，基于1mL计为1体积份；

步骤1，将待分离的纳米铝粉分散于分散剂中；

步骤2，对步骤1得到的体系进行离心分离；

步骤3，移除步骤2得到的体系中的上层液，向离心管中再次加入分散剂并进行离心分离，最大转速为4000rpm；

重复步骤2和步骤3，直至纳米铝粉被完全分离，并得到多段纳米铝粉，随后进行以下步骤：步骤4，更换分散剂，将得到的多段纳米铝粉分别再进行分离；

所述分散剂为无水乙醇；

多次离心分离时，每次离心分离的转速比上一次降低500rpm；

首次分离的转速为4000rpm；第二次分离时的转速为3500rpm；第三次分离时的转速为

3000rpm；第四次分离时的转速为2500rpm；第五次分离时的转速为2000rpm；第六次分离时的转速为1500rpm；第七次分离时的转速为1000rpm；第八次分离时的转速为500rpm。

2.根据权利要求1所述的方法，其特征在于，所述待分离的纳米铝粉中纳米铝粉的粒径范围为20nm～720nm。

3.根据权利要求1所述的方法，其特征在于，在步骤1中，使用超声震荡的方法辅助纳米铝粉进行分散，超声震荡的时间为2～6小时；和/或在步骤2中，离心分离时的离心时间为1～10分钟。

4.根据权利要求3所述的方法，其特征在于，在步骤1中，使用超声震荡的方法辅助纳米铝粉进行分散，超声震荡的时间为3～5小时；和/或在步骤2中，离心分离时的离心时间为3～8分钟。
