专利号: 2016105452589
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

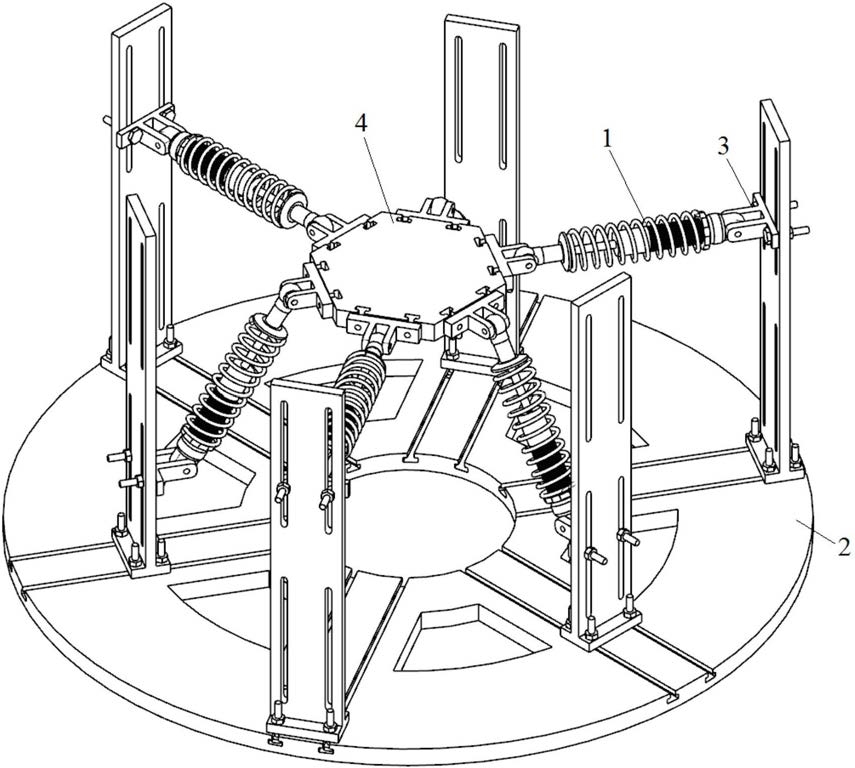

1.多维可调准零刚度隔振平台,其特征在于,包括:

动平台;

减振器,其与动平台连接;

调节装置,其与减振器连接,且用于调节减振器的初始位置;以及

底座,其包括与动平台为相对设置的静平台和设置于静平台上且与调节装置连接的支撑装置;

其中,支撑装置为可移动的设置于静平台上,调节装置为可移动的设置于支撑装置上,支撑装置在静平台上移动时的移动方向与调节装置在支撑装置上移动时的移动方向相垂直;

减振器一端与动平台转动连接,另一端与调节装置转动连接;

调节装置在动平台的周围沿周向分布多个,各个调节装置分别通过所述减振器与动平台连接,在相邻的两个调节装置中,其中一个调节装置与静平台之间的距离大于另一个调节装置与静平台之间的距离;

支撑装置包括设置于静平台上且与调节装置连接的支撑板和与静平台为滑动连接且与支撑板连接的滑动件,调节装置包括与减振器转动连接且通过紧固件与支撑板连接的调节座,调节座在支撑板上的位置可调节且调节座在支撑板上移动时的移动方向与静平台的轴线相平行,支撑板具有让紧固件穿过的滑槽且该滑槽的长度方向与调节座的移动方向相平行,支撑板为竖直设置于静平台的顶面上,支撑板的长度方向与静平台的轴线相平行,静平台的顶面上设有沿径向延伸的第三滑槽,滑动件的端部嵌入第三滑槽中实现与静平台的滑动连接;

所述支撑板具有位于同一直线上的第一滑槽和第二滑槽,第二滑槽位于第一滑槽和所述静平台之间且第一滑槽和第二滑槽为沿支撑板的长度方向延伸的长槽,在周向上连续的三个调节装置中,位于中间的调节装置的调节座通过紧固件在支撑板上的第二滑槽处与支撑板连接,位于两侧的两个调节装置的调节座通过紧固件在支撑板上的第一滑槽处与支撑板连接。

2.根据权利要求1所述的多维可调准零刚度隔振平台,其特征在于,所述减振器的一端通过销轴与动平台转动连接,另一端通过销轴与调节装置转动连接。

3.根据权利要求1所述的多维可调准零刚度隔振平台,其特征在于,所述支撑板的端部具有一个与静平台相平行且接触的安装板,该安装板为矩形平板,支撑板通过多个由第一螺母与滑动件构成的紧固件与静平台连接,在静平台上对应各个支撑装置的位置处分别设置两个相平行的第三滑槽,第三滑槽两两一组且以静平台的轴线为中心线在静平台上沿周向均匀设置多组,各组的两个第三滑槽中分别至少安装一个滑动件。

4.根据权利要求1所述的多维可调准零刚度隔振平台,其特征在于,所述各个支撑板是通过四个由第一螺母与滑动件构成的紧固件与静平台连接,四个紧固件呈矩形分布,且各组的两个第三滑槽中分别安装两个滑动件。

5.根据权利要求4所述的多维可调准零刚度隔振平台,其特征在于,所述减振器和所述调节装置以所述动平台的轴线为中心线在动平台周围呈均匀分布。

6.根据权利要求1至5任一所述的多维可调准零刚度隔振平台,其特征在于,所述第三滑槽为设置于平台延伸体上且截面为T型的T型滑槽,第三滑槽的长度方向与静平台的轴线相垂直。

7.根据权利要求6所述的多维可调准零刚度隔振平台,其特征在于,所述支撑板以所述静平台的轴线为中心线在静平台上沿周向均匀分布多个。

8.根据权利要求6所述的多维可调准零刚度隔振平台,其特征在于,所述滑动件为嵌入所述静平台上所设的滑槽中的螺栓,滑动件的六角形头部嵌入第三滑槽中,所述支撑板具有让螺栓穿过的孔,螺栓上设有用于紧固所述支撑板的螺母。

9.根据权利要求6所述的多维可调准零刚度隔振平台,其特征在于,所述第一滑槽和第二滑槽为沿支撑板的厚度方向贯穿设置。

10.根据权利要求9所述的多维可调准零刚度隔振平台,其特征在于,所述支撑板上设置有两个相平行的第一滑槽和两个相平行的第二滑槽。
