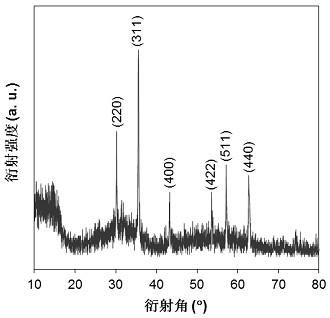

1.5-羟甲基糠醛催化转移加氢制备2,5-二羟甲基呋喃的方法，以磁性氢氧化锆为催化剂，以低碳醇为反应溶剂和氢供体，在高压反应釜中通过Meerwein-Ponndorf-Verley（MPV）转移加氢反应将5-羟甲基糠醛选择性转化为2,5-二羟甲基呋喃；其特征是它包括以下具体步骤：（1）磁性氢氧化锆催化剂的合成：在氮气氛围下将一定量的纳米四氧化三铁加入到用脱氧去离子水配制的含有一定浓度的氯化锆或氧氯化锆溶液中，机械搅拌30 90 min，超声~分散10 60 min；在机械搅拌条件下向上述溶液中逐滴滴加氨水溶液直至pH=9 11，继续搅~ ~拌30 min，静置陈化24 h；借助磁铁对固体沉淀进行分离，并用去离子水反复洗涤沉淀直至无氯离子存在；将洗涤后的固体沉淀105 ℃真空干燥12 h，并将其研磨粉碎至200目，得磁性氢氧化锆催化剂；所述的锆盐浓度为50 100 g/L，铁与锆的摩尔比为1:1 1:6；

~ ~

所述的机械搅拌速度为200 600 rpm，氨水滴加速度为3 6 mL/min；

~ ~

（2）MPV转移加氢反应：将一定量的磁性氢氧化锆催化剂、5-羟甲基糠醛和低碳醇加入到100 mL Parr高压反应釜中，密封后用氮气置换釜中空气；将氮气压力调至反应压力，在一定的机械搅拌速度下升温至指定温度，反应规定时间后，得到2,5-二羟甲基呋喃；所述的低碳醇为乙醇、正丙醇、异丙醇、正丁醇或仲丁醇中的一种，其用量为20 50 g；所述的5-羟~甲基糠醛用量为低碳醇用量的1 5 wt%，所述的磁性氢氧化锆用量为5-羟甲基糠醛用量的~

20 100 wt%；所述的氮气压力为1 10 bar，所述的搅拌速度为200 600 rpm，所述的反应温~ ~ ~度为130 180 ℃，所述的反应时间为2 8 h。

~ ~
