1.一种可控Cu掺杂位ZnSe/ZnS/L-cys纳米晶制备方法，其特征在于：(1)硒氢化钠水溶液的制备

将去离子水加入容器并通入N2 30min，按每100ml去离子水加入1.2-2.0g硒粉与1.5-

2.3g硼氢化钠的比例，同时向去离子水中加入硒粉和硼氢化钠，在氮气环境和磁力搅拌下，室温反应至黑色硒粉完全消失且溶液澄清，制得硒氢化钠(NaHSe)水溶液并将其密封备用；

所述硒粉与硼氢化钠的摩尔比为1:3；

(2)锌前驱体溶液的制备

按每100ml去离子水加入1.1-1.5g氯化锌和1.3-1.8g L-半胱氨酸的比例，将氯化锌和L-半胱氨酸加入到去离子水中，所述氯化锌与L-半胱氨酸摩尔比为1:1.5，待其完全溶解后，在溶解的混合液中加入氢氧化钠溶液，使混合液的pH值调至11，制得锌前驱体溶液；

(3)CuCl2溶液制备

按100ml去离子水加入0.1-0.2g氯化铜的比例，将氯化铜加入到装有去离子水的容器中，CuCl2与上述硒粉的摩尔比为1:11-27，该容器持续通入氮气并磁力搅拌30min，制得CuCl2溶液；

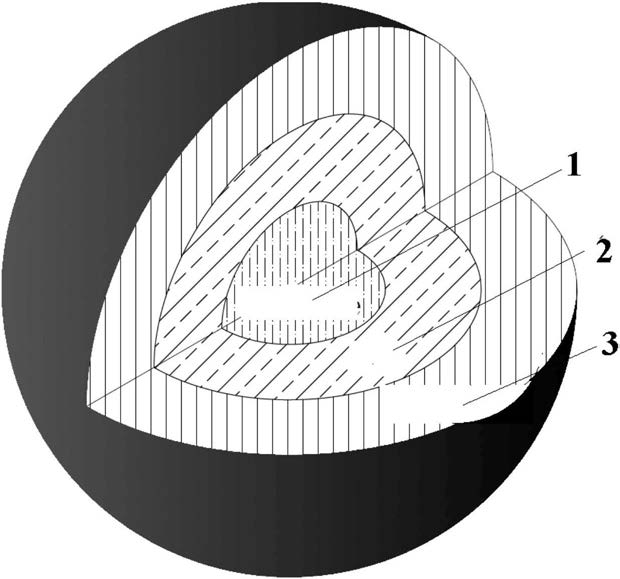

(4)合成巯基配体包覆的Cu:ZnSe/ZnS核壳结构纳米晶

按锌前驱体溶液：NaHSe水溶液的混合液：CuCl2溶液的体积比为4.7:1:1的比例，将步骤⑵的锌前驱体溶液放入容器中，磁力搅拌下通氮气除掉反应液中的氧气，在氮气保护下加热至90℃，向锌前驱体溶液加入步骤(1)制得的NaHSe水溶液，开始回流反应并且计时，在氮气和磁力搅拌下反应0-160min后将温度下调至60℃，再加入步骤(3)制得的CuCl2溶液，3小时回流反应结束后将全部溶液转移至容器中，待其完全冷却至室温，再按每100ml上述混合液加入100ml丙酮的比例，向上述混合液加入丙酮，使其沉淀完全，用去离子水与无水乙醇体积比1:3的乙醇溶液对上述混合液沉淀洗涤，反复离心三次，将所得沉淀置于60℃鼓风干燥箱中烘干，研磨成掺铜硒化锌核-壳结构纳米晶。
