专利号: 201610546796X
申请人: 温州国好机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

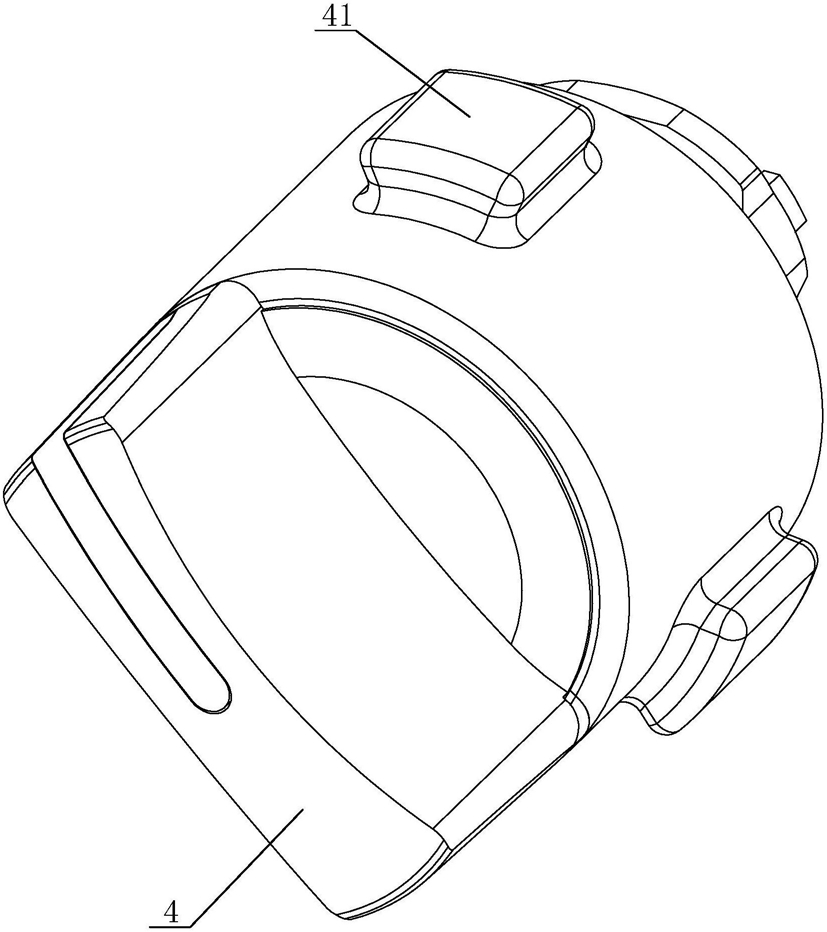

1.一种防水旋钮开关,包括壳体和旋钮(4),所述旋钮(4)套接于壳体内壁,其特征在于:所述壳体侧壁设有向外凸起的开关空腔(41),所述开关空腔(41)内设有触发开关组件,所述触发开关组件包括固定壳(1)、开关按钮(3)、自动隔绝门结构和用于开关按钮的主弹簧(30);

-所述开关按钮(3)包括摁压部和活动触头(31),摁压部位于固定壳(1)外,活动触头(31)设后端有凸部(310),主弹簧(30)套设于活动触头(31)侧表面;

-所述固定壳(1)设有第一容腔和第二容腔,固定壳(1)内设有平行安装于固定壳一侧的第一接线端子(10)和第二接线端子(11),第一接线端子(10)末端设有第一接触部(100),第一接触部(100)位于第一容腔内,第二接线端子(11)末端设有可与凸部(310)导电连接的第二接触部(110),第二接触部(110)位于第二容腔的内壁,活动触头(31)、凸部(310)及主弹簧(30)均位于第二容腔内;

-所述自动隔绝门结构包括线控(20)、滑轮组(22)和带复位机构的启闭门(21),活动触头(31)通过滑轮组(22)及线控(20)的配合与启闭门(21)转位连接,所述启闭门(21)位于第一内腔和第二内腔之间;活动触头(31)通过拉扯线控(20)控制启闭门的启闭;

所述旋钮(4)的侧壁设有转动用于推动触发开关组件开关按钮(3)的摁压部伸缩的推压凸块(40);

当旋钮(4)转动,推压凸块(40)挤压开关按钮(3)推压活动触头(31)前移并促使主弹簧(30)压缩时,活动触头(31)通过线控(20)拉开所述启闭门(21),活动触头(31)前端抵压在第一接触部(100),活动触头(31)上的凸部(310)抵压接触第二接线端子(11)的第二接触部(110),第二接触部(110)、凸部(310)、活动触头(31)的前端和第一接触部(100)依次连通;

当旋钮(4)继续转动,推压凸块(40)离开并不再挤压开关按钮(3)时,开关按钮(3)复位,所述活动触头(31)上的凸部(310)离开所述第二接线端子(11)的第二接触部(110),启闭门复位并关闭,且开关断开。

2.根据权利要求1所述的触发开关组件,其特征在于:所述第一接线端子(10)的第一接触部(100)采用记忆合金材料,第一接触部(100)包括端部(1000)、用于同活动触头接触的弧形触部(1001)和加热使弧形触部(1001)与活动触头(31)分离的弯折部(1002);所述端部(1000)位于第一接触部(100)的两端且与固定壳(1)内部固定,所述弯折部(1002)位于弧形触部(1001)与端部(1000)之间。

3.根据权利要求1所述的触发开关组件,其特征在于:所述固定壳内设有供启闭门(21)伸缩滑动的滑槽(211),启闭门(21)的复位机构包括复位弹簧(210),复位弹簧(210)位于滑槽内且抵压于启闭门(21)的一端。

4.根据权利要求1所述的触发开关组件,其特征在于:所述第二接触部(110)设有朝向活动触头(31)后端的斜面。

5.根据权利要求1所述的触发开关组件,其特征在于:所述第二接触部(110)呈带斜面的金属环,金属环的斜面朝向活动触头(31)后端。

6.根据权利要求1所述的触发开关组件,其特征在于:所述固定壳内共设有两个关于开关按钮(3)中心镜像对称的自动隔绝门结构。

7.根据权利要求6所述的触发开关组件,其特征在于:所述两个启闭门(21)相对的一侧均设有密封条(215)。

8.根据权利要求3所述的触发开关组件,其特征在于:所述启闭门(21)底端设有限位底板(212),所述限位底板(212)与滑槽(211)底壁之间设有密封圈(213)。

9.根据权利要求1所述的防水旋钮开关,其特征在于:所述推压凸块(40)呈球面,开关按钮(3)的摁压部朝向推压凸块(40)的一面设有球形凹槽,所述球形凹槽与推压凸块(40)相配合。

10.根据权利要求1所述的防水旋钮开关,其特征在于:所述壳体共设有3个触发开关组件,所述触发开关组件沿壳体周向均匀排列。
