专利号: 2016105469698
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 织造
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.纬三重全遮盖提花织物,其特征在于:由表组织、中间组织和里组织各自的纬纱与经纱交织循环而成,纬三重全遮盖提花织物三个系统的纬纱同时渐变显色,且表纬对中间纬和里纬具有全遮盖的效果,渐变最大显色组织数为[(N-J)+(N-3)(N-1)]×3,渐变级别数≤最大显色组织数,其中,N为组织循环数,J为一个组织循环内一根纬纱上的全遮盖技术点数。

2.如权利要求1所述的纬三重全遮盖提花织物,其特征在于:所述的表组织与中间组织和里组织的组织循环数相等或互成为整倍数关系。

3.如权利要求1所述的纬三重全遮盖提花织物,其特征在于:一个循环中,所述的表纬的纬浮长或纬浮点数大于中纬和里纬的纬浮长或纬浮点数。

4.纬三重全遮盖提花织物的织造方法,其特征在于:

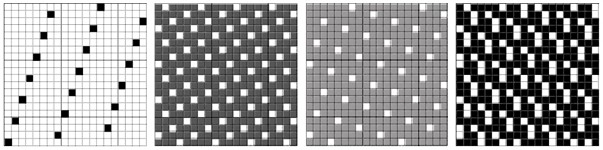

(1)纬三重全遮盖结构表组织、中间组织和里组织的设计:选择所需的表组织A、中间组织B和里组织C,确定中间组织B和里组织C,根据纬重组织的遮盖原理设计表组织A,经、纬组织循环数相同为N,N在5到48之间,对应的组织循环在5×5到48×48之间;

(2)全遮盖技术点的设计:根据中间组织B和里组织C的组织特征,对A进行全遮盖技术点的设定,方法是将C的最后一纬移至第一纬,再将变化后的组织C的纬点叠合到组织B上;

同时采用横向过渡加强组织点的方式,设计一组表层影光组织;

(3)纬三重全遮盖结构表组织和中间组织及里组织的组合:

①据设计要求选择图案,图案由三种色彩构成,在每个色彩上进行影光渐变设计,影光渐变的级别数要小于或等于最大显色组织数,形成具有三种影光渐变效果的数码图案;

②确定甲纬、乙纬、丙纬沿纬向1:1:1交替排列,在甲纬与经纱的交织位置绘制表组织,在乙纬与经纱的交织位置绘制中间组织B,在丙纬与经纱的交织位置绘制里组织C,得到甲纬显色的纬三重全遮盖提花织物组合结构图;

③确定甲纬、乙纬、丙纬沿纬向1:1:1交替排列,在甲纬与经纱的交织位置绘制里组织C,在乙纬与经纱的交织位置绘制表组织,在丙纬与经纱的交织位置绘制中间组织B,此时遮盖顺序产生变化,里组织C需调序,将里组织C的最后一纬移至第一纬,得到里组织D,在甲纬与经纱的交织位置绘制里组织D,得到乙纬显色的纬三重全遮盖提花织物组合结构图;

④确定甲纬、乙纬、丙纬沿纬向1:1:1交替排列,在甲纬与经纱的交织位置绘制中间组织B,在乙纬与经纱的交织位置绘制里组织C,在丙纬与经纱的交织位置绘制表组织,此时遮盖顺序产生变化,中间组织B和里组织C均需调序,将中间组织B和里组织C的最后一纬均移至第一纬,得到中间组织E和里组织D,在甲纬与经纱的交织位置绘制中间组织E,在乙纬与经纱的交织位置绘制里组织D,得到丙纬显色的纬三重全遮盖提花织物组合结构图;

⑤将纬三重数码图案中的三种渐变色分别对应甲纬与经纱在织物表面交织表层组织库、乙纬与经纱在织物表面交织表层组织库,丙纬与经纱在织物表面交织表层组织库,处理后通过一一对应的方法将每种渐变色与对应的表组织和中间组织及里组织的组合结构进行替换。

(4)根据全遮盖的结构特征,纬三重全遮盖提花织物结构的最大显色能力与基础组织循环成正比,最大显色数目为:[(N-J)+(N-3)(N-1)]×3,N表示基础组织循环数,J为一个组织循环内一根纬纱上的全遮盖技术点数;

(5)表层组织库的第一个组织和最后一个组织分别与中间组织和里组织进行组合,当满足表组织在织物表面显色时,将纬三重织物组合结构图加上选纬信息,设定经纬密度,选择一组丝线做经线,三组彩色丝线做纬线,即可进行纬三重全遮盖提花织物织造。

5.如权利要求4所述的纬三重全遮盖提花织物的织造方法,其特征在于:步骤(1)中,所述表组织、中间组织和里组织的有效选择范围为原组织中的斜纹或者缎纹。

6.如权利要求4所述的纬三重全遮盖提花织物的织造方法,其特征在于:步骤(1)中,所述表组织A、中间组织B和里组织C的组织循环数相等或互成为整倍数关系。

7.如权利要求4所述的纬三重全遮盖提花织物的织造方法,其特征在于:步骤(1)中,所述一个组织循环内表纬的纬浮长或纬浮点数大于中纬和里纬的纬浮长或纬浮点数。
