1.一种精准制备LED芯片反射层的方法，包括以下步骤：

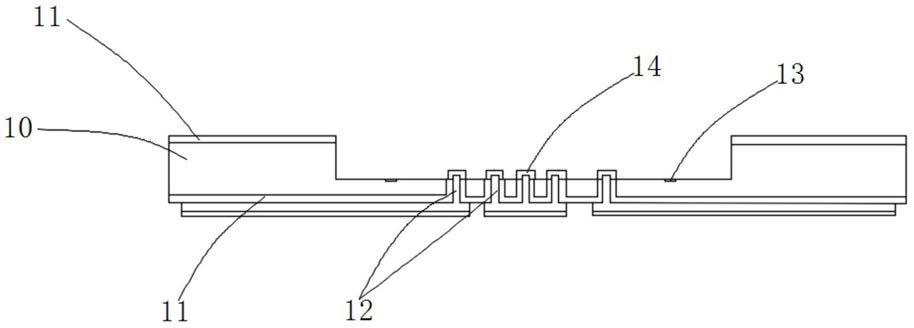

S1，制备LED的硅基板，所述硅基板的顶面形成空腔，所述空腔设有LED晶片区，所述LED晶片区内设有硅通孔以及与之配合的铜柱电极，所述电极穿设在所述硅通孔内，使LED晶片的两极与外界连接，且铜柱具有露出所述硅基板顶面的部分，所述硅基板的顶面设有限位槽，所述限位槽呈环形设在LED晶片区的外围，且所述限位槽通过压印或刻蚀工艺形成，定义所述硅基板的厚度为D、所述限位槽的深度为d，0.1d≤D≤0.2d；

S2，在空腔内注射光致抗蚀剂，所述光致抗蚀剂层延伸至限位槽，然后烘焙形成光致抗蚀剂层，所述光致抗蚀剂层覆盖LED晶片区上，其中，定义注射光致抗蚀剂的注射速度为V，其中，5mm/s≤V≤10mm/s，注射口径为1mm～2mm，注射时间为0.1s～0.15s，在所述LED晶片区内形成向上凸起的弧形结构；

S3，通过溅射方式，在硅基板的顶面涂布一层反射层，制备过程在室温环境下完成；

S4，提供装有溶剂的浸泡池，将设置反射层后的硅基板设在浸泡池中，采用超声波去除光致抗蚀剂层使LED晶片区裸露出来；

S5，在LED晶片区内设置LED晶片。

2.根据权利要求1所述的精准制备LED芯片反射层的方法，其特征在于：制备LED的硅基板的步骤包括：S11，提供硅基板，所述硅基板的顶面形成空腔，在空腔内开设若干个硅通孔；

S12，制备绝缘层，所述硅通孔的内侧壁与硅基板的底面均覆盖有绝缘层；

S13，制备电极，采用铜柱电极，所述电极穿设在硅通孔内，使LED晶片的两极与外界连接。

3.根据权利要求1所述的精准制备LED芯片反射层的方法，其特征在于：定义硅基板的厚度为D，其中，0.55mm≤D≤0.65mm。

4.根据权利要求1所述的精准制备LED芯片反射层的方法，其特征在于：所述限位槽靠近所述LED芯片的表面为圆弧面或平面。

5.根据权利要求1所述的精准制备LED芯片反射层的方法，其特征在于：制备光致抗蚀剂层时，烘焙的温度为120℃～150℃，烘焙时间为15min～25min。

6.根据权利要求1所述的精准制备LED芯片反射层的方法，其特征在于：制备反射层的步骤中，制得的反射层厚度为150nm～190nm。

7.根据权利要求3所述的精准制备LED芯片反射层的方法，其特征在于：去除光致抗蚀剂层的步骤中，超声波沿限位槽蚀刻将光致抗蚀剂层剥离。

8.根据权利要求1所述的精准制备LED芯片反射层的方法，其特征在于：在LED晶片区内设置LED晶片的步骤中，包括有若干个LED晶片，所述若干个LED晶片呈阵列排布。
