1.凹土-氧化石墨烯-氮化碳三元复合材料的制备方法，以用硅烷偶联剂KH560改性后的凹凸棒土为基体，加入适量氧化石墨烯，通过原位沉积、结合冷冻干燥、程序焙烧合成凹土-氧化石墨烯-氮化碳三元复合材料，包括以下步骤：（a）凹土的有机改性（ATT-KH560）：将凹凸棒土及其35倍量的甲苯依次加入四颈烧瓶中，在氮气气氛下，直流电搅拌机搅拌均匀，0.5h后，边搅拌边缓慢加入KH560，搅拌反应4 h，反应产物经过滤分离后依次用甲苯、无水乙醇洗涤，并于真空干燥箱60℃干燥12h，得KH560改性凹土，研磨过200目筛备用；

（b）ATT-KH560-GO半成品制备：称取0.05-0.1g的改性凹凸棒土分散在100mL的去离子水中，超声分散；另称取0.04-0.08g的氧化石墨烯分散在100mL的去离子水中，超声分散，得氧化石墨烯胶状溶液；缓慢将氧化石墨烯溶胶滴加到改性凹凸棒土分散液中，充分搅拌得ATT-KH560-GO半成品；

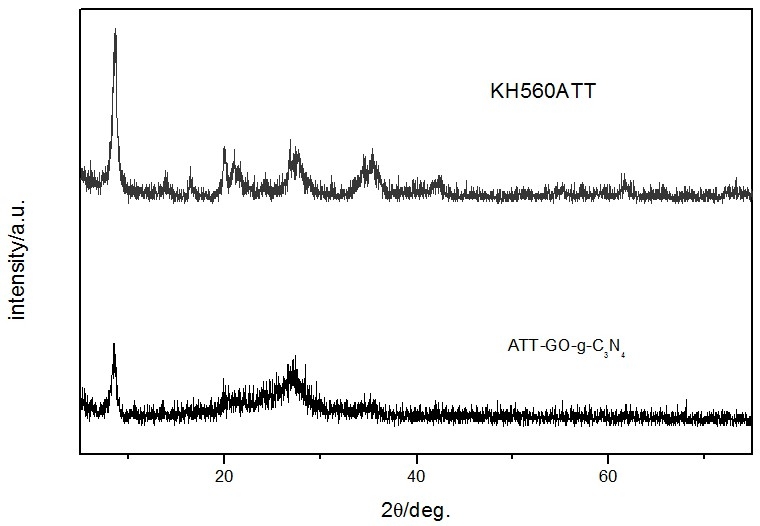

（c）ATT-GO-g-C3N4复合材料制备：向步骤（b）的ATT-KH560-GO半成品中加入0.025-0.2g的三聚氰胺，搅拌，80℃冷凝回流2h；冷冻干燥48h，研磨后再加入到石英舟中，将石英舟置于管式炉中，在氮气气氛下管式炉中程序升温，升温的程序为：室温50min升温至500℃，500℃保持2 h继续2 min升温至520℃，保持2h后自然降温；产物充分研磨至粉状，得ATT-GO-g-C3N4复合材料。

2.根据权利要求1所述的凹土-氧化石墨烯-氮化碳三元复合材料的制备方法，其特征是：硅烷偶联剂与凹凸棒土的体积/质量比固定为2.5mL/3g。

3.根据权利要求1所述的凹土-氧化石墨烯-氮化碳三元复合材料的制备方法，其特征是：改性凹凸棒土、氧化石墨烯与三聚氰胺的质量比=5:4:2.5-5:4:10。
