1.强耦合型凹凸棒土-KHX-g-C3N4复合材料的制备方法，该制备方法包括以下步骤：（a）硅烷偶联剂改性：将凹凸棒土及其30 40倍量的甲苯依次加入四颈烧瓶中，搅拌均~匀，升温至60℃，0.5 h后，边搅拌边缓慢加入一定量的硅烷偶联剂，搅拌反应4 h，反应产物经过滤分离后依次用甲苯、无水乙醇洗涤，并于60℃干燥，得KHX改性凹土，研磨过200目筛备用；

（b）凹凸棒土-KHX-g-C3N4复合材料制备：称取一定量的改性凹凸棒土分散在200-300倍量的去离子水中，超声分散；然后加入一定量的三聚氰胺，搅拌，80℃冷凝回流2h；接着冷冻干燥48h，研磨后再加入到石英舟中，将石英舟置于管式炉中，在空气气氛下管式炉中程序升温，升温的程序为：室温0.5 h升温至500℃，500℃保持2 h继续2 min升温至520℃，保持

2h后自然降温；产物充分研磨至粉状，得凹凸棒土-KHX-g-C3N4复合材料。

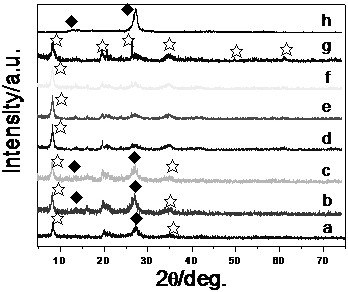

2.根据权利要求1所述的凹凸棒土-KHX-g-C3N4复合材料的制备方法，其特征是：硅烷偶联剂为KH550、KH560、KH570，硅烷偶联剂与凹凸棒土的体积/质量比固定为2.5mL/3g。

3.根据权利要求1所述的凹凸棒土-KHX-g-C3N4复合材料的制备方法，其特征是：步骤（b）中改性凹凸棒土与三聚氰胺的质量比=0.25-1.0。
