专利号: 2016105498173
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 对金属材料的镀覆;用金属材料对材料的镀覆;表面化学处理;金属材料的扩散处理;真空蒸发法、溅射法、离子注入法或化学气相沉积法的一般镀覆;金属材料腐蚀或积垢的一般抑制〔2〕
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

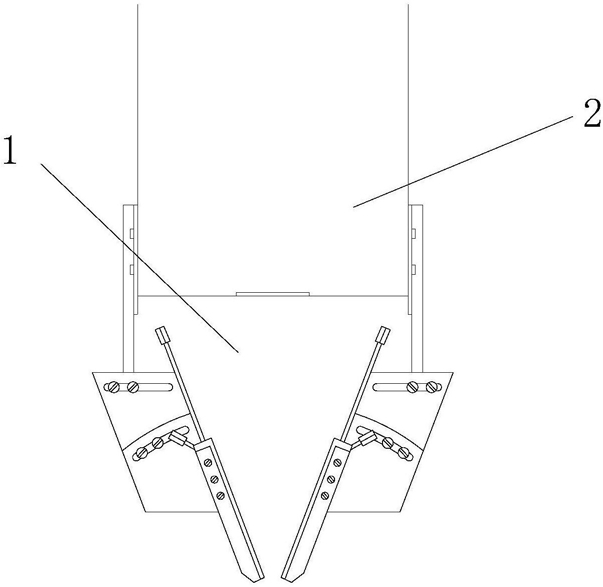

1.一种矩形光斑激光熔覆涂层单条宽度调整机构,其特征在于:包括带宽调节机构、用于发射激光束的激光腔、带宽调节标尺以及多个围在激光腔外围的喷嘴,所述的带宽调节机构安装在所述的激光腔外壁,所述的带宽调节机构包括第一调节板、第二调节板、第三调节板和第四调节板,所述的第一调节板与所述的激光腔垂直滑动连接,所述的第二调节板的上部与所述的第一调节板水平滑动连接,所述的第二调节板的底部与所述的第三调节板水平滑动连接,所述的第三调节板与所述的第四调节板滑动连接,所述的喷嘴安装在第四调节板上,并且所述的喷嘴射出的粉末与激光腔射出的激光交汇在激光束焦点处,所述的喷嘴上部与进粉管连通,每根喷嘴对应配置一根水冷腔进出水管,其中所述的水冷腔进出水管的水冷腔位于喷嘴粉末流道的下方;所述的带宽调节标尺设置在所述的带宽调节机构上;所述的带宽调节标尺包括用于安装在激光腔上的连接件和用于测量熔覆层的带宽的L型标尺,其中所述的L型标尺上部设有滑槽,所述的连接件通过定位螺栓卡在所述的滑槽内。

2.如权利要求1所述的一种矩形光斑激光熔覆涂层单条宽度调整机构,其特征在于:所述的第一调节板上设有用于调整喷嘴高度的垂直滑槽,所述的垂直滑槽处设有用于定位的第一调节螺栓,所述的第一调节板通过卡入垂直滑槽的第一调节螺栓与所述的激光腔外壁连接。

3.如权利要求1所述的一种矩形光斑激光熔覆涂层单条宽度调整机构,其特征在于:所述的第二调节板上设有多条用于调节喷嘴水平方向移动的水平条形槽,所述的第二调节板的上部通过卡入水平条形槽的第二调节螺栓与所述的第一调节板连接。

4.如权利要求1所述的一种矩形光斑激光熔覆涂层单条宽度调整机构,其特征在于:所述的第三调节板上设有水平滑槽,所述的第三调节板通过卡入水平滑槽的第三调节螺栓与所述的第二调节板的下部连接。

5.如权利要求1所述的一种矩形光斑激光熔覆涂层单条宽度调整机构,其特征在于:所述的第四调节板上设有用于调节喷嘴倾斜圆心角的弧形槽,所述的第四调节板通过卡入弧形槽的第四调节螺栓与所述的第三调节板连接。

6.如权利要求2所述的一种矩形光斑激光熔覆涂层单条宽度调整机构,其特征在于:所述的激光腔外围对称设置两个喷嘴,并且所得喷嘴的出粉口为矩形。

7.如权利要求6所述的一种矩形光斑激光熔覆涂层单条宽度调整机构,其特征在于:喷嘴调整角度范围为与水平工件夹角15-75°,与工件距离为5mm-30mm,喷嘴水平相对重合为

20-100%的喷嘴出口宽度。
