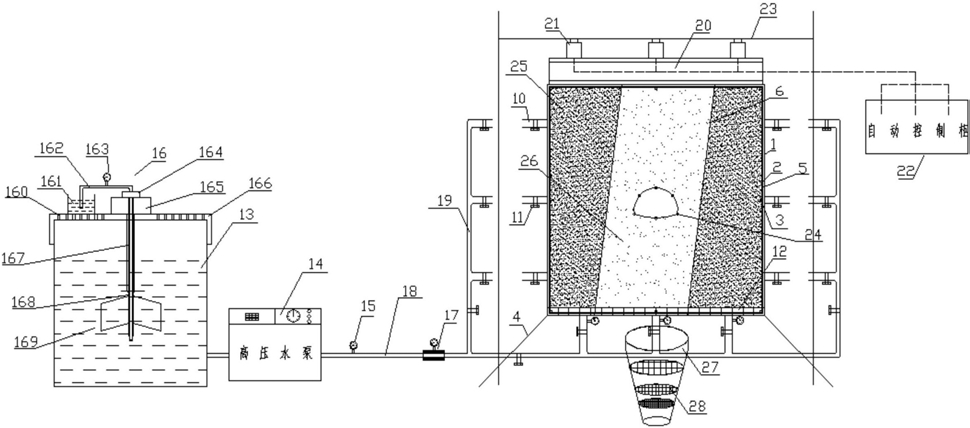

1.一种模拟复杂条件下深埋隧道断层突水的试验系统装置，其特征在于：包括模型试验箱、断层致灾构造系统、地下水渗流模拟系统、水力加载系统、顶部荷载控制系统、数据采集监测系统、突水混合物回收系统和视图录制系统；所述数据采集监测系统预埋设置在断层致灾构造系统内部，所述断层致灾构造系统设置在模型试验箱内部，所述顶部荷载控制系统与模型试验箱顶部加载设置，所述地下水渗流模拟系统与模型试验箱内部连通，所述水力加载系统与地下水渗流模拟系统连接，所述突水混合物回收系统与模型试验箱的允许排水出口连接，所述视图录制系统架设在模型试验箱前，录制整个突水致灾试验过程；

所述断层致灾构造系统包括滑动式断层带支架(7)、滑动板(8)、断层破碎带相似材料(26)和断层周围岩土相似材料(25)，所述滑动式断层带支架(7)的两侧分别滑动设置有一个滑动板(8)，两个滑动板(8)将模型试验箱内部分隔为三个部分，其中中间部分填充断层破碎带相似材料(26)，两边部分均填充断层周围岩土相似材料(25)；

所述断层破碎带相似材料(26)由滑石粉、石子配制而成，其中H:Z＝9:1；断层周围岩土相似材料(25)以黄砂、滑石粉和水泥为主料，液压油和水为调节剂配制而成，其中，S:H:N＝

10:1:0.6；

所述滑动式断层带支架(7)包括带刻度滑轨角钢(71)、带刻度滑轨钢板(72)、带滑轨角钢(73)、下部特制角钢(74)、上部特制角钢(75)和带螺母孔角度仪(76)；两个所述带刻度滑轨角钢(71)相互平行设置在底部平面，并与两个相互平行设置的下部特制角钢(74)垂直连接在同一底部平面内，构成滑动式断层带支架(7)下底面；四个所述带滑轨角钢(73)的底端分别与两根带刻度滑轨角钢(71)通过带螺母孔角度仪(76)在竖直方向上可旋转调节角度连接，两个所述带滑轨角钢(73)的底端分别可沿所述带刻度滑轨角钢(71)上的滑轨水平方向移动，两块所述滑动板(8)分别与两个带滑轨角钢(73)上下滑动设置；四个所述带滑轨角钢(73)的顶端分别与所述带刻度滑轨角钢(71)平行设置的两个带刻度滑轨钢板(72)连接，所述带滑轨角钢(73)的顶端可沿所述带刻度滑轨钢板(72)上的滑轨水平方向移动，且两根所述带刻度滑轨钢板(72)的两端分别与相互平行的上部特制角钢(75)垂直连接，构成滑动式断层带支架(7)上底面；两个所述滑动板(8)之间的距离，两个滑动板(8)的倾角，以及带刻度滑轨角钢(71)与带刻度滑轨钢板(72)之间的相对高度均可精确调节。

2.根据权利要求1所述一种模拟复杂条件下深埋隧道断层突水的试验系统装置，其特征在于：所述模型试验箱包括模型箱槽(1)、钢化玻璃板(2)、螺栓(3)和密封条(5)，所述模型箱槽(1)为立方体结构，所述钢化玻璃板(2)面上预制隧道截面，通过密封条(5)和螺栓(3)与模型箱槽(1)密封连接。

3.根据权利要求1所述一种模拟复杂条件下深埋隧道断层突水的试验系统装置，其特征在于：所述地下水渗流模拟系统包括渗流水管(10)、控制阀(11)和透水板(12)，所述模型试验箱底部敷设有透水板(12)，所述渗流水管(10)通过控制阀(11)分别与透水板(12)以及模型试验箱的侧面连接。

4.根据权利要求1或3所述一种模拟复杂条件下深埋隧道断层突水的试验系统装置，其特征在于：所述水力加载系统包括带刻度水箱(13)、高压水泵(14)和连接水管(18)，所述带刻度水箱(13)通过红墨水控制系统(16)泵入红墨水并搅匀，所述带刻度水箱(13)与高压水泵(14)连接，所述高压水泵(14)与连接水管(18)连接，所述连接水管(18)连接有压力表(15)和流量计(17)，分别与各渗流水管(10)连接。

5.根据权利要求1所述一种模拟复杂条件下深埋隧道断层突水的试验系统装置，其特征在于：所述顶部荷载控制系统包括均布梁(20)、油压千斤顶(21)、自动控制柜(22)和反力架(23)，通过自动控制柜(22)、油压千斤顶(21)和反力架(23)对设置在模型箱槽顶(1)部的均布梁(20)加载。

6.根据权利要求1或3所述一种模拟复杂条件下深埋隧道断层突水的试验系统装置，其特征在于：所述数据采集监测系统包括应力计(241)、位移计(242)和孔隙水压力计(243)，所述应力计(241)、位移计(242)和孔隙水压力计(243)预埋在断层致灾构造系统的断层破碎带相似材料(26)和断层周围岩土相似材料(25)中；所述视图录制系统包括摄像机(29)；

所述应力计(241)、位移计(242)、孔隙水压力计(243)以及摄像机(29)的信号输出端分别与计算机的信号输入端传输连接。

7.根据权利要求1所述一种模拟复杂条件下深埋隧道断层突水的试验系统装置，其特征在于：所述突水混合物回收系统包括废液桶(27)、振动筛滤网(28)、烘箱以及电子秤，所述废液桶(27)为旋转式倒锥形桶体结构，所述废液桶(27)内部由上至下设置有三层振动筛滤网(28)，上层振动筛滤网(28)的滤网孔径大于下层振动筛滤网(28)的孔径，对突水混合物依次进行收集、分离、过滤，再分别通过烘箱以及电子秤烘干和称重，进行突水突泥量的对比分析。

8.一种模拟复杂条件下深埋隧道断层突水的试验方法，其特征在于：

1)试验前，先在钢化玻璃板(2)面上预制隧道截面，并通过密封条(5)及螺栓(3)与模型箱槽(1)连接、密封，防止钢化玻璃板(2)边缘渗漏水；

2)调节滑动式断层带支架(7)，根据试验需要精确设置断层宽度、倾角、高度参数，调节好相应参数后，将滑动式断层带支架(7)置入模型试验箱中预设位置；

3)根据相似原理配置断层破碎带相似材料(26)和断层周围岩土相似材料(25)；具体为：在滑动式断层带支架(7)两侧面各滑动设置一个滑动板(8)，此时模型试验箱内侧被分割成三个区域；分层向三个区域填埋断层破碎带相似材料(26)和断层周围岩土相似材料(25)至低于隧道截面一定高度时，取出滑动板(8)，分层分别埋设应力计(241)、位移计(242)，埋设完成后，放入滑动板，继续向三个区域填埋断层破碎带相似材料(26)和断层周围岩土相似材料(25)至隧道截面时，再次取出滑动板(8)，在隧道截面轮廓线处的隧道底谷、两底角、两帮以及拱顶处分别埋设应力计(241)、位移计(242)和孔隙水压力计(243)，布设的应力计(241)、位移计(242)和孔隙水压力计(243)的位置按与钢化玻璃板(2)的距离由近及远布置；后继续放入滑动板(8)，重复操作，直至填满模型试验箱；

具体的：在距离隧道拱顶和底谷分别为a、2a、2.5a时，分层埋设应力计(241),应力计(241)埋于装置的各层中轴线处，各层应力计(241)间的水平间距分别为a、2a、2.5a；在距离隧道拱顶和底谷分别为0.5a、a、2a、2.5a时，分层埋设位移计(242),位移计(242)埋于装置的各层中轴线处，各层位移计(242)间的水平间距分别为2/3a、a、2a、2.5a；在隧道截面左右两侧布设应力计(241)和位移计(242)，该层布设的应力计(241)和位移计(242)的位置按与钢化玻璃板(2)的距离由近及远布置；孔隙水压力计(243)的布设沿隧道轮廓线呈放射状分层间隔布设，取隧道截面两底角距离的一半为b,以0.5b的增量沿隧道截面轮廓线向外延展；在隧道截面轮廓线处的隧道底谷、两底角、两帮以及拱顶处分别埋设应力计(241)、位移计(242)和孔隙水压力计(243)，布设的应力计(241)、位移计(242)和孔隙水压力计(243)的位置按与钢化玻璃板(2)的距离由近及远布置；

4)在带刻度水箱(13)内通过红墨水控制系统(16)泵入一定量的红墨水并搅匀，根据试验方案，将连接水管(18)与各渗流水管(10)连接，根据试验需要，通过控制各渗流水管(10)的控制阀(11)来确定相应的水力边界条件；若当模拟的水源性质为承压水层时，在填埋断层破碎带相似材料(26)和断层周围岩土相似材料(25)前，将模型试验箱底部的透水板(12)与对应的渗流水管(10)连接；

5)根据试验方案设定自动控制柜(22)的加载参数值，通过油压千斤顶(21)、反力架(23)对均布梁(20)加载，模拟隧道埋深条件；

6)调节设定好摄像机(29)记录渗流突水过程，开启高压水泵(14)，按照试验方案通入高压水开始试验，在钢化玻璃板(2)的隧道截面口以及允许排水处放置废液桶(27)回收隧道突水突泥混合物；

7)对收集到的突水突泥混合物依次进行分离、过滤、烘干、称重，以便进行后续不同影响因素下的突水突泥量的对比分析；

8)实时监测应力计(241)、位移计(242)、孔隙水压力计(243)数据，为后续的理论研究分析奠定基础。
