专利号: 2016105541718
申请人: 西华大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

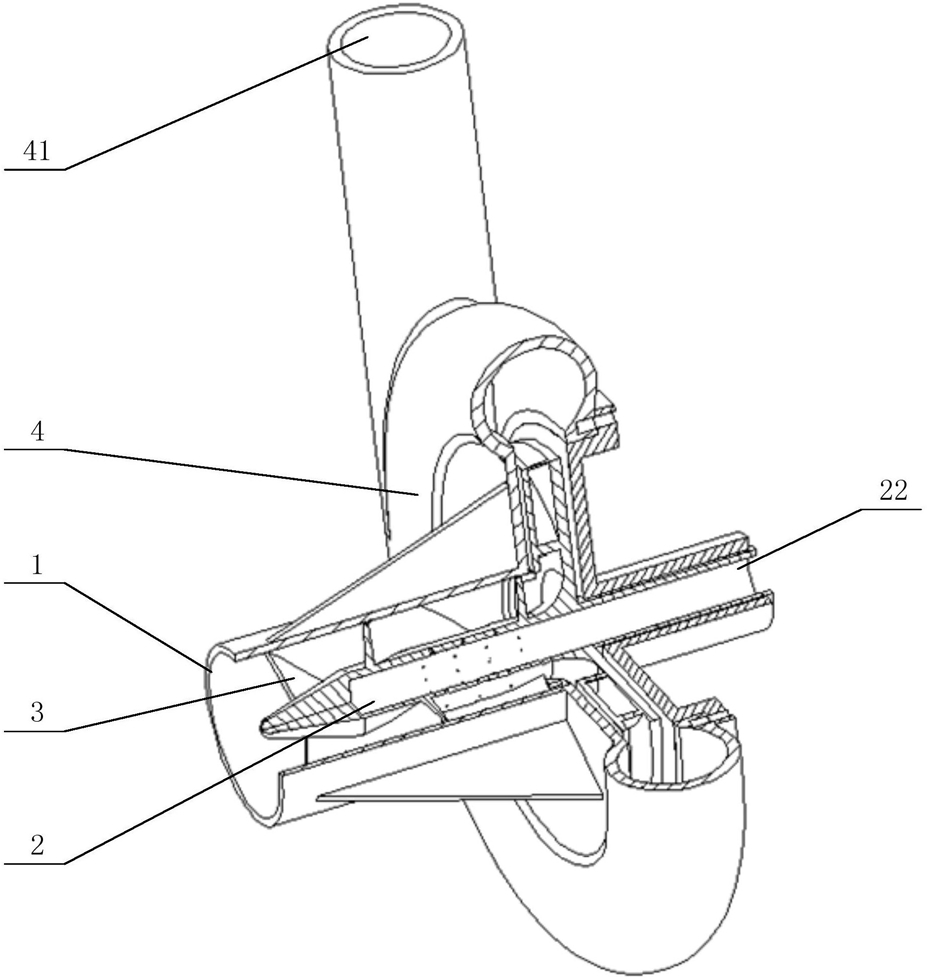

1.一种气液分离输送泵,其特征在于,包括筒状壳体、能够转动的排气管、螺旋叶片、蜗壳和直叶片,其中:所述蜗壳接于所述筒状壳体的尾端,且相互连通,所述筒状壳体的首端设有输入口;

所述排气管沿纵向设于所述筒状壳体与所述蜗壳的中部,在所述排气管的侧壁设有进气孔,在所述排气管的尾端设有与所述进气孔连通的排气口,所述排气口设于所述蜗壳的外侧;

所述螺旋叶片安装于所述排气管,且位于所述筒状壳体内,所述直叶片安装于所述排气管,且位于所述蜗壳内,所述蜗壳的径向设有用于排出液体的排液口。

2.如权利要求1所述的气液分离输送泵,其特征在于,所述进气孔的数量为多个,多个所述进气孔沿纵向间隔排列设置,且沿所述排气管的径向周圈均布排列设置。

3.如权利要求2所述的气液分离输送泵,其特征在于,所述螺旋叶片的数量为多个,各所述螺旋叶片沿轴向依次排列于所述排气管,相邻的所述螺旋叶片之间皆设有所述进气孔。

4.如权利要求2所述的气液分离输送泵,其特征在于,所述螺旋叶片的数量为3个。
