专利号: 2016105558475
申请人: 扬州纳新节能科技有限公司
专利类型:其他
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-09-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

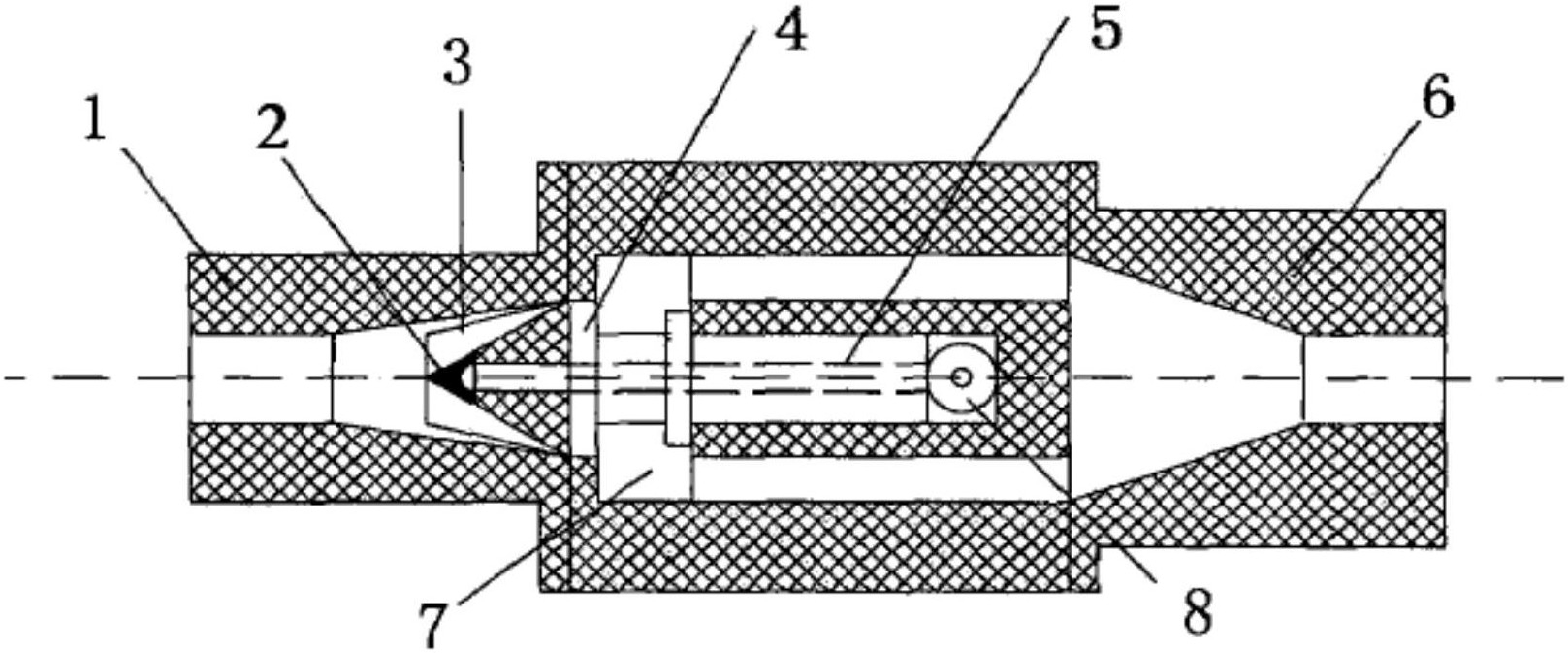

1.一种带有报警器的污水处理罐装置,其特征在于,包括罐体,所述罐体上设有进水口、出水口和排污口,污水从所述进水口进入所述罐体内、清水通过所述出水口排出、污物自所述排污口排出;过滤膜支架,所述过滤膜支架竖直地安装在所述罐体内,所述过滤膜支架对由污物构成的过滤膜进行支撑,所述过滤膜对所述污水进行过滤;过滤膜自清洁装置,所述过滤膜自清洁装置安装在所述罐体内,并使所述过滤膜振动、部分脱落,防止所述过滤膜板结;空化器,所述空化器包括进液部分、空化部分和排液部分;所述空化部分内部为空化腔体,所述空化腔体内设有中空转动轴和固定腔,所述中空转动轴通过调节阀连通储气罐,储气罐内的压缩空气通过调节阀进入中空转动轴,所述中空转动轴设于空化部分的中心轴位置并延伸至进液部分,其靠近排液部分的一端为圆球状,固定腔内部的一端为与中空转动轴一端圆球状的形状相匹配的圆球状,两者相互贴合使得中空转动轴可转动地连接固定腔;所述中空转动轴位于进液部分的一端设有空化诱导头,所述空化诱导头的内部设有多个供气体流动的孔道,所述空化诱导头靠近进液部分的外表面设有叶片,所述空化诱导头贴近空化部分的底表面设有旋转孔板,所述旋转孔板沿其边沿开设有多个间隔排列的半圆孔,半圆孔的轴线与中空转动轴轴线呈15°角,且所述旋转孔板至少有两个相互叠加,其中一个旋转孔板固定不动,另一个旋转孔板受空化诱导头驱动而旋转;所述进液部分分为进液锥形部与进液圆筒部,所述进液锥形部直接连接空化部分,且所述进液锥形部连有进液管道,所述进液圆筒部内设有进液活塞,所述进液活塞包括进液活塞头与进液连杆,所述进液连杆连接电机,驱动进液活塞头沿空化部分中心轴线往返运动;所述排液部分同样分为排液锥形部和排液圆筒部,所述排液锥形部直接连接空化部分,且所述排液锥形部连有排液管道,所述排液圆筒部内设有排液活塞,所述排液活塞包括排液活塞头与排液连杆,所述排液连杆连接电机,驱动排液活塞头沿空化部分中心轴线往返运动;所述进液活塞包括进液钢芯、进液皮碗、进液压板和进液卡簧,所述进液皮碗的侧表面与进液圆筒部的内表面直接接触,所述进液皮碗的侧表面间隔设置有多条沿皮碗圆周方向延伸的沟槽,所述沟槽的横截面为三角形,所述三角形最小的一个角朝向流体,相邻两个沟槽之间间隔设置有多个菱形凹陷部;所述排液活塞包括排液钢芯、排液皮碗、排液压板和排液卡簧,所述排液皮碗的侧表面与排液圆筒部的内表面直接接触,所述排液皮碗的侧表面间隔设置有多个沿排液皮碗厚度方向延伸的外弯钩件,所述排液圆筒部的内表面间隔设置多个与外弯钩件相配的内弯钩件,所述内弯钩件设于沿排液圆筒部的内表面长度方向延伸的槽内;所述空化部分包括中空外壳,所述中空外壳包括外层、内层和套圈,所述外层的内表面间隔设置有多个柔性支撑架,相邻的柔性支撑架之间填充有吸音纤维,降低噪音以及减少振动。

2.根据权利要求1所述的一种带有报警器的污水处理罐装置,其特征在于,所述过滤膜支架包括:支架本体,所述支架本体的中部设置有清水通道,所述清水通道和所述支架本体的外表面间具有可供水流过的间隙,所述支架本体的上部设置有清水通道出口,经所述过滤膜过滤后的水可自所述间隙流入所述清水通道内;和安装部件,所述安装部件与所述支架本体的上端相连接,将所述支架本体竖直地安装在所述污水处理罐内。

3.根据权利要求2所述的一种带有报警器的污水处理罐装置,其特征在于,所述支架本体包括:振子单元,所述振子单元包括多个依次叠放的振片,所述振片的中部设置有第一通孔,多个所述振片的所述第一通孔连接构成所述支架本体的所述清水通道,相邻所述振片的厚度不相同,且所述振片的厚度在0.1~0.6mm之间,以使水流过所述振片的表面时所述振片产生振动;连接件,所述连接件依次连接多个所述振片;和密封板,所述密封板位于所述支架本体的下端,并密封所述清水通道的下端;所述安装部件包括:安装板,所述安装板水平固定在所述罐体的内壁面上并位于所述罐体的上部,所述安装板的周边与所述罐体的内壁面密闭连接,并将所述罐体的内腔分隔为上腔体和下腔体,所述出水口与所述上腔体连通、所述进水口和所述排污口与所述下腔体连通,所述安装板上开设有第二通孔;和安装法兰,所述安装法兰的一端与所述支架本体的上端相连接,另一端固定在所述安装板上,且所述安装法兰上开设有与所述清水通道出口相连通的第三通孔,所述第三通孔与所述第二通孔相连通,将所述清水通道内的清水导入所述上腔体内。

4.根据权利要求1所述的一种带有报警器的污水处理罐装置,其特征在于,所述中空转动轴上还设有封闭固定腔的挡板。

5.根据权利要求1所述的一种带有报警器的污水处理罐装置,其特征在于,所述空化诱导头由多孔陶瓷制成,所述中空转动轴位于空化诱导头内部的部分的表面开有多个小孔,气体除了可以通过中空转动轴的端部的开口进入进液圆筒部外还可以通过中空转动轴的小孔和空化诱导头的孔道进入进液圆筒部。
