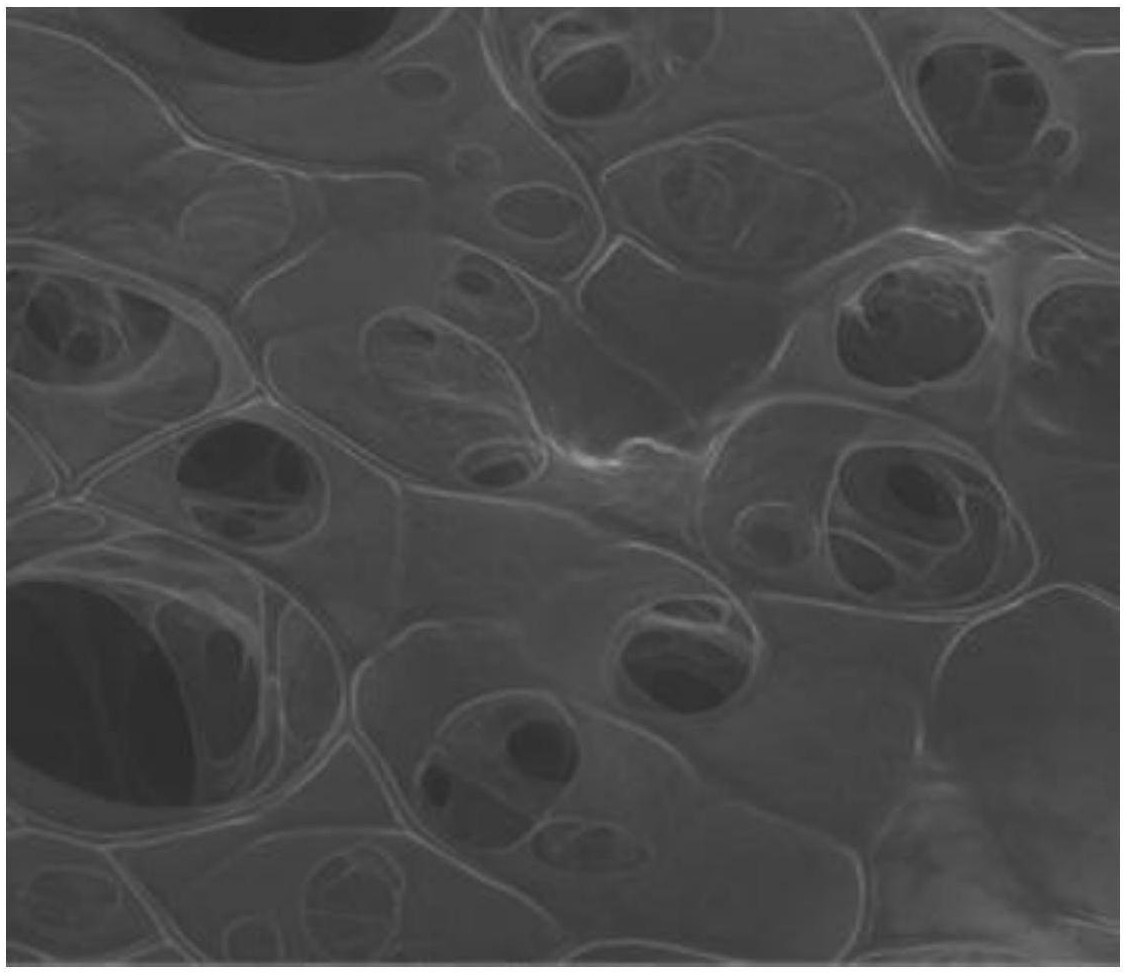

1.一种纸尿裤边角料吸收层纤维回用造纸的方法，其特征在于，将纸尿裤吸收层粉碎后溶于水中，再加入膨润土及阳离子聚丙烯酰胺溶液，并充分搅拌，然后进行疏解，得到纸尿裤吸收层纤维，以0.3g/L的上网浓度进行抄纸。

2.根据权利要求1所述的纸尿裤边角料吸收层纤维回用造纸的方法，其特征在于，膨润土溶液中膨润土的添加量为纸尿裤质量的0.1％～0.3％。

3.根据权利要求1所述的纸尿裤边角料吸收层纤维回用造纸的方法，其特征在于，所述阳离子溶液为聚丙烯酰胺溶液。

4.根据权利要求3所述的纸尿裤边角料吸收层纤维回用造纸的方法，其特征在于，聚丙烯酰胺溶液中阳离子聚丙烯酰胺的添加量为纸尿裤纤维质量的0.08％～0.10％。

5.根据权利要求1～4任一所述的纸尿裤边角料吸收层纤维回用造纸的方法，其特征在于，疏解纤维时疏解转数为10000～25000转。
