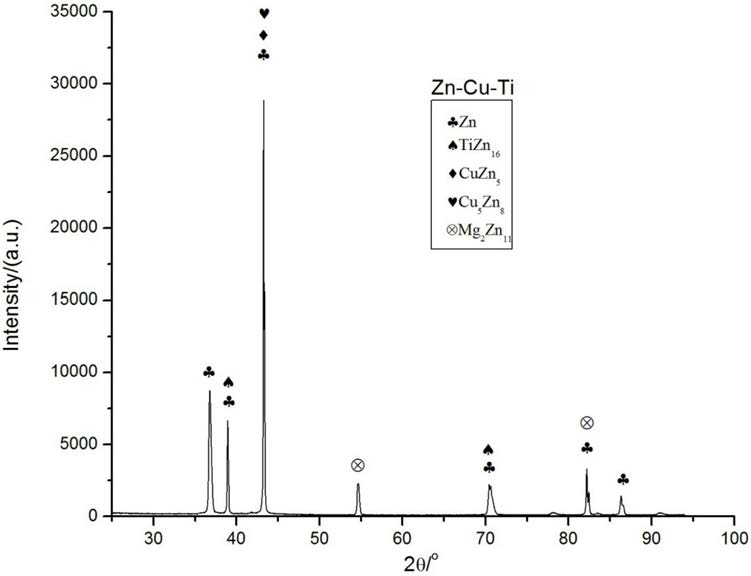

1.一种高强高塑性Zn-Cu-Ti合金，其特征在于，由以下重量百分比的组分组成：Cu

1.3％～1.6％，Ti 0.02％～0.06％，Mg 0.001％～0.003％，余量为Zn。

2.如权利要求1所述的高强高塑性Zn-Cu-Ti合金，其特征在于，由以下重量百分比的组分组成：Cu 1.5％，Ti 0.05％，Mg 0.002％，余量为Zn。

3.一种如权利要求1所述的高强高塑性Zn-Cu-Ti合金的制备方法，其特征在于，包括以下步骤：

1)在惰性气体保护下，按配方取原料熔化，得到熔体；将熔体于560～610℃熔炼，浇注成型，得到半成品；

2)将半成品于300℃～320℃进行热挤压，得到板坯；

3)将板坯进行单道次热轧，控制轧制变形量为65％～70％，冷却，即得。

4.如权利要求3所述的制备方法，其特征在于，步骤1)中，熔炼的时间为30～40min。

5.如权利要求3所述的制备方法，其特征在于，步骤1)中，浇注的温度为500℃～520℃。

6.如权利要求3所述的制备方法，其特征在于，步骤2)中，热挤压过程的出模速度为

0.5m～1m/min。

7.如权利要求3所述的制备方法，其特征在于，步骤3)中，单道次热轧的温度为230℃～

280℃。

8.如权利要求7所述的制备方法，其特征在于，轧制的线速度为1～5m/min。

9.如权利要求3～8所述的制备方法，其特征在于，所述惰性气体为氩气。
