1.一种采用模板法制备棒状La(OH)3纳米晶的方法，其特征在于，包括以下步骤：

1)将La(NO3)3·2H2O溶解于去离子水中，制成浓度为0.05～1mol/L的透明溶液A；

2)向透明溶液A中逐滴加入二乙烯三胺，使得溶液中二乙烯三胺的浓度为0.005～

0.1mol/L，制得悬浊液B；

3)将悬浊液B采用磁力搅拌30～90min，然后向其中加入模板剂聚乙烯吡咯烷酮，形成前驱体溶液C；加入的模板剂聚乙烯吡咯烷酮与二乙烯三胺的质量比为1:1；

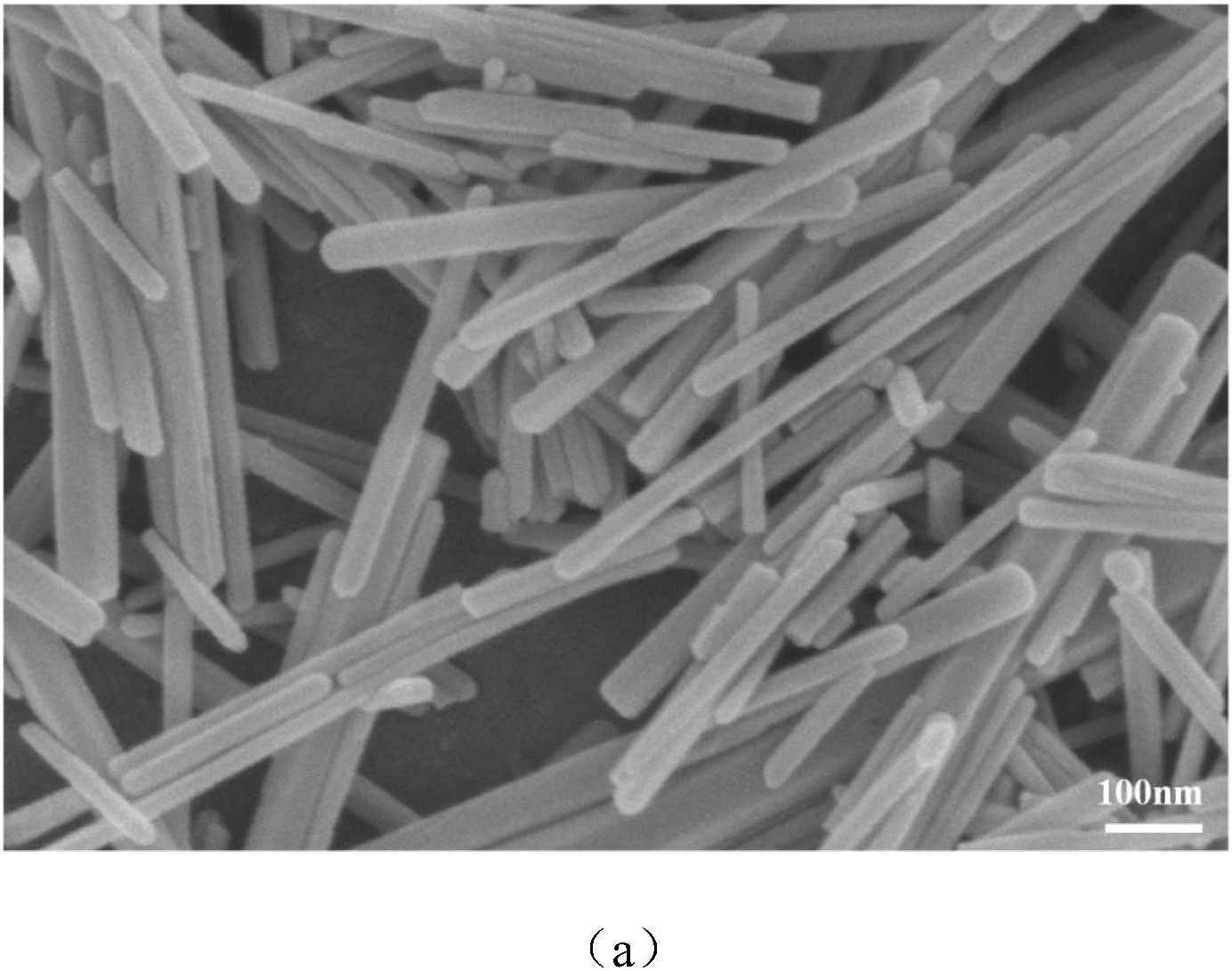

4)将前驱体溶液C充分搅拌均匀后，于160～200℃下，热反应6～12h，冷却到室温，将反应产物经离心收集，然后在经过洗涤、干燥，制得棒状La(OH)3纳米晶。

2.根据权利要求1所述的采用模板法制备棒状La(OH)3纳米晶的方法，其特征在于，步骤

4)所述的充分搅拌均匀是在室温下搅拌30～60min。

3.根据权利要求1所述的采用模板法制备棒状La(OH)3纳米晶的方法，其特征在于，步骤

4)是将搅拌均匀的前驱体溶液C置于聚四氟乙烯内衬的反应釜中进行热反应。

4.根据权利要求1所述的采用模板法制备棒状La(OH)3纳米晶的方法，其特征在于，步骤

4)所述离心是以7000～9000rpm下，离心5～8分钟。

5.根据权利要求1所述的采用模板法制备棒状La(OH)3纳米晶的方法，其特征在于，步骤

4)所述洗涤是依次用去离子水和无水乙醇洗涤数次。

6.根据权利要求1所述的采用模板法制备棒状La(OH)3纳米晶的方法，其特征在于，步骤

4)所述干燥是在60～80℃下，干燥2～4h。
