专利号: 2016105740815
申请人: 昆明理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 用于实现物理或化学工艺过程的离心装置或离心机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

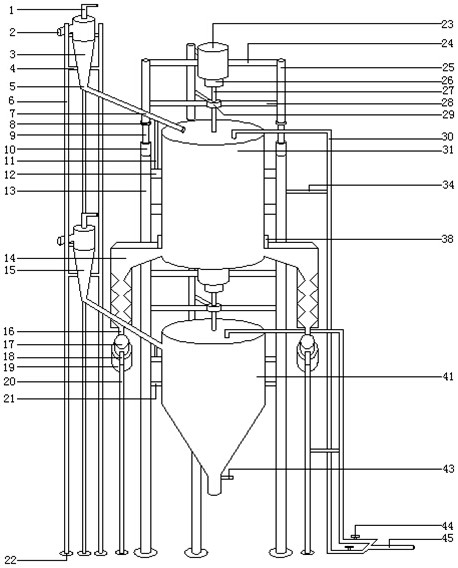

1.一种尾矿均匀放矿装置,其特征在于:包括粗尾矿分级装置、细尾矿分级装置、液压升降装置和进水装置,粗尾矿分级装置包括粗粒尾矿旋流器分级器和粗粒尾矿搅拌装置,细尾矿分级装置包括细粒尾矿旋流器分级器、细粒尾矿搅拌装置、动力装置、搅拌缓冲装置和二次搅拌装置;

所述液压升降装置包括活塞顶盖(8)、活塞(9)、液压缸(10)和尾矿搅拌器电机支柱(25),搅拌器支柱(13)顶部依次连接液压缸(10)、活塞(9)、活塞顶盖(8)和尾矿搅拌器电机支柱(25);

所述粗粒尾矿旋流器分级器和细粒尾矿旋流器分级器均包括旋流器溢流口(1)、旋流器给矿口(2)、旋流器支架(4)、旋流器底流口(5)、旋流器支柱(6)、尾矿排放管(7)、尾矿排放管支架(11)和支架脚垫(22),粗粒尾矿旋流器分级器包括粗粒尾矿旋流器(15),细粒尾矿旋流器分级器包括细粒尾矿旋流器(3),支架脚垫(22)上设有旋流器支柱(6),旋流器支柱(6)从上至下依次通过旋流器支架(4)设有细粒尾矿旋流器(3)、粗粒尾矿旋流器(15),细粒尾矿旋流器(3)和粗粒尾矿旋流器(15)顶部均设有旋流器溢流口(1)、上部均设有旋流器给矿口(2)、底部均设有旋流器底流口(5),旋流器底流口(5)连通尾矿排放管(7),尾矿排放管(7)通过尾矿排放管支架(11)固定;

所述粗粒尾矿搅拌装置和细粒尾矿搅拌装置均包括尾矿搅拌器支架(12)、搅拌器支柱(13)、尾矿搅拌器叶片固定杆、尾矿搅拌器叶片(33)和尾矿搅拌器固定杆固定盘(35),所述粗粒尾矿搅拌装置还包括粗粒尾矿搅拌器(41)、尾矿搅拌器螺旋叶片(42)和粗粒尾矿搅拌器放矿开关(43),细粒尾矿搅拌装置还包括细粒尾矿搅拌器(31)、尾矿搅拌器放矿叶片固定杆(37)、细粒尾矿搅拌器放矿开关(38)、尾矿搅拌器放矿叶片(39)、细粒尾矿搅拌器底部(40)和细粒尾矿搅拌器放矿口(46),搅拌器支柱(13)上通过尾矿搅拌器支架(12)从上至下设有细粒尾矿搅拌器(31)和粗粒尾矿搅拌器(41),细粒尾矿旋流器(3)和粗粒尾矿旋流器(15)中的尾矿排放管(7)分别与细粒尾矿搅拌器(31)和粗粒尾矿搅拌器(41)连通,粗粒尾矿搅拌器(41)和细粒尾矿搅拌器外侧分别设有粗粒尾矿搅拌器放矿开关(43)和细粒尾矿搅拌器放矿开关(38),细粒尾矿搅拌器(31)底部两侧设有细粒尾矿搅拌器放矿口(46);

所述动力装置包括尾矿搅拌器电机(23)、尾矿搅拌器电机支架(24)、尾矿搅拌器电机减速器(26)、尾矿搅拌器电机主轴(27)、尾矿搅拌器电机轴承支架(28)和尾矿搅拌器电机轴承(29),尾矿搅拌器电机支柱(25)通过尾矿搅拌器电机支架(24)设有尾矿搅拌器电机(23),尾矿搅拌器电机(23)通过尾矿搅拌器电机减速器(26)连接尾矿搅拌器电机主轴(27),尾矿搅拌器电机主轴(27)通过尾矿搅拌器电机轴承支架(28)和尾矿搅拌器电机轴承(29)连接尾矿搅拌器电机支柱(25),尾矿搅拌器电机主轴(27)从中间位置插入到细粒尾矿搅拌器(31)中,细粒尾矿搅拌器底部(40)设有另一根尾矿搅拌器电机主轴(27)从中间位置插入到粗粒尾矿搅拌器(41)中,尾矿搅拌器电机主轴(27)在细粒尾矿搅拌器(31)或粗粒尾矿搅拌器(41)中通过尾矿搅拌器叶片固定杆设有尾矿搅拌器叶片(33),在细粒尾矿搅拌器(31)中尾矿搅拌器电机主轴(27)底端通过尾矿搅拌器放矿叶片固定杆(37)设有尾矿搅拌器放矿叶片(39),在粗粒尾矿搅拌器(41)中尾矿搅拌器电机主轴(27)底端连接尾矿搅拌器螺旋叶片(42);

所述细尾矿分级装置中的搅拌缓冲装置包括搅拌缓冲装置出口(16)、三角形阻力壁(47)、矩形空槽(48)、矩形空槽顶端(55)和矩形空槽底部(56),搅拌缓冲装置内部设有两侧附有三角形阻力壁(47),三角形阻力壁(47)依次紧密对称分布,在搅拌缓冲装置(14)内部形成许多的矩形空槽(48),矩形空槽顶端(55)开口和底部(56)开口窄、中间宽;

所述细尾矿分级装置中二次搅拌装置包括二次搅拌电机(17)、二次搅拌器(19)、二次搅拌器支柱(20)、二次搅拌器螺旋叶片(49)、二次搅拌电机主轴(50)、二次搅拌器放矿口(51)、二次搅拌器底板(52)、二次搅拌电机减速器(53)、二次搅拌电机底板(54)、固定螺丝(57)和二次搅拌电机底座(58),二次搅拌电机(17)为二次搅拌器(19)提供动力,搅拌缓冲装置出口(16)连通二次搅拌器(19),二次搅拌器(19) 倾斜安装,二次搅拌电机(17)上安装有二次搅拌电机减速器(53)并连接二次搅拌电机主轴(50),二次搅拌电机主轴(50)位于二次搅拌器(19)内部,在二次搅拌器(19)中的二次搅拌电机主轴(50)上安装有二次搅拌器螺旋叶片(49);

所述进水装置包括尾矿搅拌器进水管(30)、尾矿搅拌器进水管支架(34)、搅拌器进水管开关(44)和主进水管(45),主进水管(45)上设有搅拌器进水管开关(44)并分支连接尾矿搅拌器进水管(30),尾矿搅拌器进水管(30)通过尾矿搅拌器进水管支架(34)固定,尾矿搅拌器进水管(30)分别与细粒尾矿搅拌器(31)和粗粒尾矿搅拌器(41)连通。

2.根据权利要求1所述的尾矿均匀放矿装置,其特征在于:所述细粒尾矿旋流器(3)和粗粒尾矿旋流器(15)的型号不一样,尾矿经细粒尾矿旋流器(3)分级后从旋流器底流口(5)流出细粒尾矿,尾矿经粗粒尾矿旋流器(15)分级后从旋流器底流口(5)流出粗粒尾矿。
