专利号: 2016105762388
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

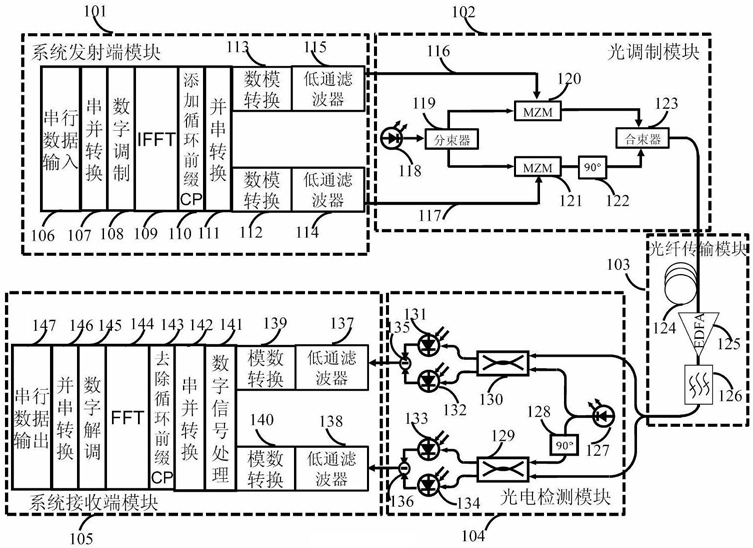

1.一种适用于大线宽CO-OFDM系统的盲ICI相位噪声补偿方法,其特征在于:该方法先将接收端数据进行CPE相位噪声补偿;然后,将CPE相位噪声补偿之后的时域数据进行粗略盲ICI相位噪声补偿;接下来,对粗略盲ICI相位噪声补偿之后的频域数据进行判决,对判决之后的频域数据经快速傅立叶变换到时域数据,将该时域数据与CPE相位噪声补偿前的时域数据中每一个OFDM数据符号分割为若干个亚符号,求出该亚符号的相位噪声近似值;最后,进行精细ICI相位噪声补偿;所述盲ICI相位噪声补偿方法包括如下步骤:(1)接收端对接收到的CO-OFDM信号进行相干探测接收,然后进行模数转换,得到电域的信号;

(2)电域光纤色散补偿;

(3)串并转换;

(4)移除循环前缀CP;

(5)频率偏移估计和补偿;

(6)采用快速傅里叶变换将信号从时域变为频域,同时保存该时域信号(7)对频域数据进行CPE盲相位噪声补偿;

(8)粗略的盲ICI相位噪声补偿,过程如下:

假定一个OFDM帧在时域包含N个OFDM符号,每个OFDM符号在频域包含K个子载波,此时每个OFDM符号被分割为NB1个亚符号,则每个亚符号内的数据采样数为S1=K/NB1,则每个亚符号内相位噪声平均值表示为:在第n个符号,第k个子载波时满足下式,

这里 |En,k|2在恒模调制是信号点的能量,在非

恒模调制时是取各个信号点的平均能量,通过上式估计出每个亚符号的相位噪声平均值,然后进行粗略ICI相位噪声补偿后的频域数据表示为,(9)判决:对粗略ICI相位噪声补偿后的频域数据 进行判决;

(10)快速傅立叶变换,将判决之后的信号经过IFFT变换为时域信号(11)符号时域分割为多个亚符号,时域信号 和原被CPE补偿前的时域OFDM信号yn,t(0≤t≤K-1)分割为NB2个亚符号,该第n个符号第q个亚符号中数据采样的相位噪声估值 由下式求得,这里'和*号分别表示转置和共轭操作,考虑到NB2为任意整数,则 和yn,q分别表示为,这里 其中[A]表示不大于A的最大整数;

(12)精细ICI相位噪声补偿,经精细ICI相位噪声补偿后的频域OFDM信号 近似表示为:(13)将精细ICI相位噪声补偿后的频域数据进行最终判决。

2.如权利要求1所述的适用于大线宽CO-OFDM系统的盲ICI相位噪声补偿方法,其特征在于:所述步骤(2)中,将光纤信道频域传递函数的解析形式经傅立叶变换到时域,设计时域有限长单位冲激响应FIR滤波器来实现,该滤波器的阶数随色散累积而增加。
