专利号: 2016105769457
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

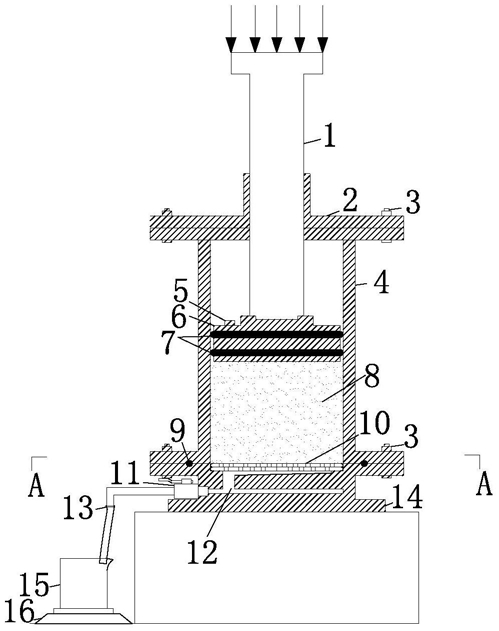

1.一种覆岩隔离注浆充填粉煤灰浆体压缩实验系统,其特征在于:它包括浆体压缩装置、泌水基座、泌水收集装置和取灰底座(17);所述浆体压缩装置包括柱状结构的灰浆桶(4),灰浆桶(4)在顶部设置有顶盖(2),内部设置有加压活塞,所述加压活塞包括加压杆(1)和设在灰浆桶(4)内部并与加压杆(1)连接的活塞头(6),活塞头(6)上设有放气螺栓(5);所述泌水基座包括与灰浆桶(4)匹配的底座(14),底座(14)顶面向下凹陷,底座(14)的凹陷处与灰浆桶(4)之间设有带有孔洞的筛板(10),筛板(10)下设有筛布,底座(14)的凹陷下方开有导水槽(12),导水槽(12)的底部通过底座(14)上的开孔与泌水收集装置相连接,所述泌水收集装置包括设在底座(14)上开孔处的放水阀(11),放水阀(11)上通过导水管(13)连接有用于读取泌水体积的量筒(15),量筒(15)下方设有用于读取泌水质量的电子秤(16)。

2.根据权利要求1所述的覆岩隔离注浆充填粉煤灰浆体压缩实验系统,其特征在于:所述活塞(6)侧面设有多股活塞密封胶圈(7)。

3.根据权利要求1所述的覆岩隔离注浆充填粉煤灰浆体压缩实验系统,其特征在于:所述灰浆桶(4)与底座(14)之间设有底座密封胶圈(9)。

4.根据权利要求1所述的覆岩隔离注浆充填粉煤灰浆体压缩实验系统,其特征在于:所述灰浆桶(4)与顶盖(2)和底座(14)之间通过螺栓(3)紧固。

5.根据权利要求1所述的覆岩隔离注浆充填粉煤灰浆体压缩实验系统,其特征在于:所述导水槽(12)槽底靠近放水阀(11)一侧高于远离放水阀(11)一侧。

6.一种使用权利要求1所述覆岩隔离注浆充填粉煤灰浆体压缩实验系统的覆岩隔离注浆充填粉煤灰浆体压缩实验方法,其特征在于步骤如下:a.将灰浆桶(4)内壁打磨光滑并且涂抹润滑油,将待实验的粉煤灰浆体放入灰浆桶(4)中,用套筒扳手打开活塞上的放气螺栓(5)使活塞头(6)两侧空气导通;

b.利用万能试验机连接加压杆(1)并将活塞头(6)调整至水平,当活塞头(6)底面与粉煤灰浆体液面刚刚接触时,用套筒扳手将放气螺栓(5)关闭;

c.开启万能试验机并推动加压杆(1)开始匀速加压,加压杆(1)推动活塞头(6)挤压灰浆桶(4)内粉煤灰浆体,同时粉煤灰浆体内的水分通过筛板(10)下筛布过滤出,顺着导水槽(12)从放水阀(11)流入量筒(15),记录流入量筒(15)的泌水量和加压过程中灰浆桶(4)内粉煤灰浆体压缩量,待粉煤灰浆体不再泌水,则万能试验机停止加压;

d.卸掉底座(14),安装取灰底座(17),所述取灰底座(17)为与灰浆桶(4)尺寸匹配的空心底座,利用万能试验机加压推动加压杆(1),利用活塞头(6)将粉煤灰浆体压实后产生的圆柱状固体压入取灰底座(17);

e.根据活塞头(6)的下压行程和泌出水量计算出粉煤灰当量压缩系数和粉煤灰浆体泌水量;

f.重复上述步骤,根据需要变更万能试验机提供的压力,从而分析在不同载荷下粉煤灰浆体的压缩特性与泌水特性。
