专利号: 2016105798197
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

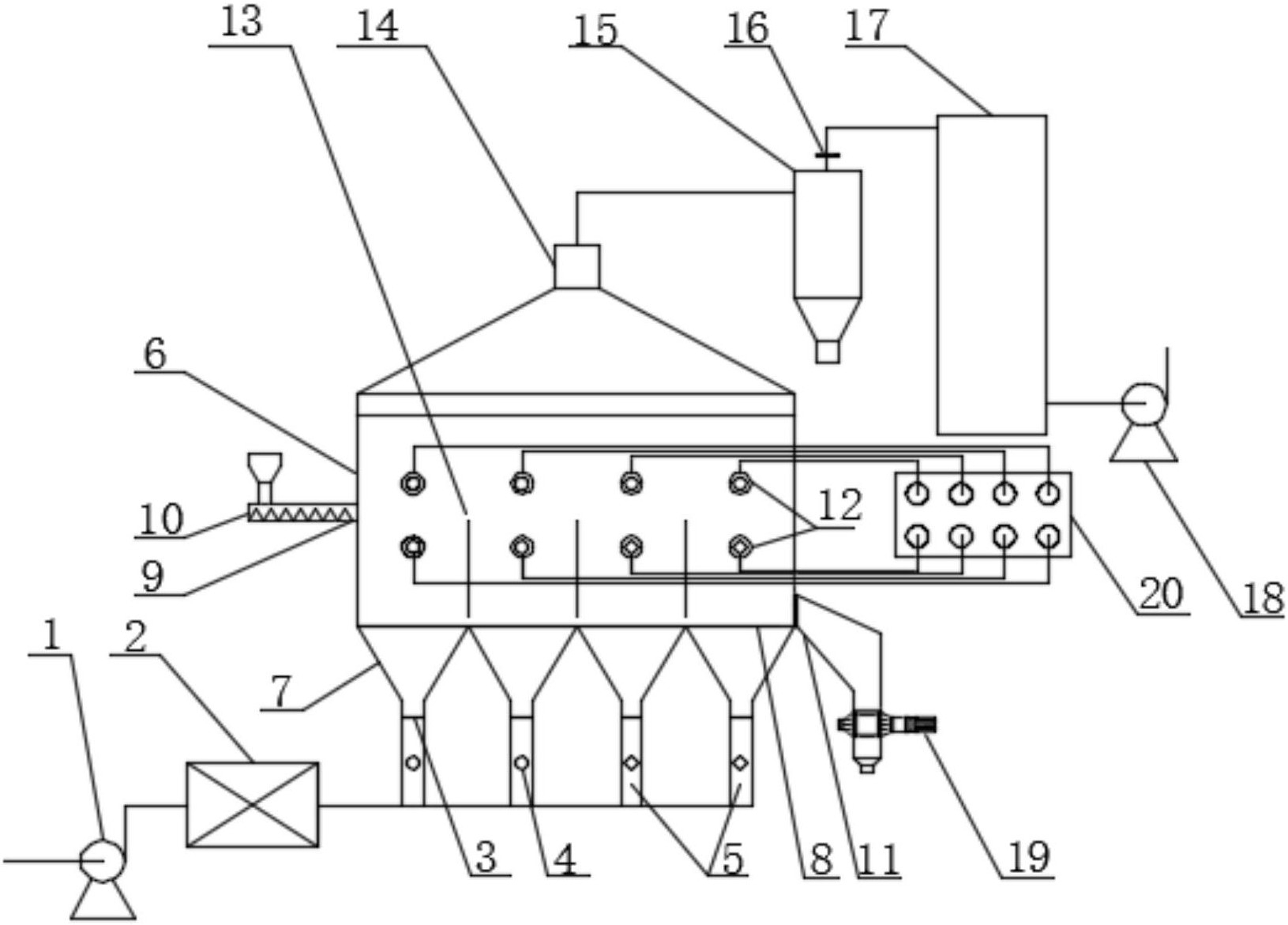

1.一种微波卧式多室流化床干燥装置,其特征在于:包括干燥箱,所述干燥箱的一侧设有进料口,另一侧设有出料口,干燥箱的底部连接有热风供应系统,干燥箱的顶部设有出气口,且出气口依次与除尘装置、引风装置相连,干燥箱的外壁上还设有微波发生装置;

干燥箱底面的分布板上设有通孔,干燥箱内设有若干个可将干燥箱内腔分隔成多个干燥室的隔板,每个干燥室的下方均设有一个呈漏斗状的锥底,所述锥底的大口端与对应的干燥室通过分布板上的通孔连通,锥底的小口端均与热风供应系统相连;

所述热风供应系统包括依次相连的鼓风机、加热器和若干个并联的送风管,所述送风管与锥底的小口端一一连通;

所述微波发生装置包括分别布设在每个干燥室壁面上的微波发生器,且微波发生器前端的导波腔气密穿过干燥室的壁面,微波发生器均与功率调节器相连;

所述干燥箱的上半部分设有扩大段,所述扩大段的干燥箱的横截面积大于干燥箱下半部分的横截面积;

每个所述干燥室上的所述微波发生器成对设置,每对所述微波发生同轴设置在所述干燥室相对的两侧,且同一侧的两个所述微波发生器,一个设置在所述干燥室的扩大段,另一个设置在所述干燥室的下半部分;

所述干燥箱的进料口与螺旋进料机相连,干燥箱的出料口处设有锁气阀;所述送风管内沿横截面铺设有第一金属防护网;所述除尘装置包括相连接的旋风分离器和袋式除尘器,所述引风装置为引风机,所述旋风分离器与干燥箱出气口相连,袋式除尘器与引风机相连;所述旋风分离器和袋式除尘器之间的连接管道内沿横截面铺设有第二金属防护网。

2.如权利要求1所述的一种微波卧式多室流化床干燥装置,其特征在于:所述干燥箱的内壁沿高度方向开有滑槽,所述隔板的两侧可滑动地设置在滑槽上。

3.如权利要求2所述的一种微波卧式多室流化床干燥装置,其特征在于:所述送风管上设有风量调节阀。

4.如权利要求3所述的一种微波卧式多室流化床干燥装置,其特征在于:各对微波发生器的功率独立可调。
