专利号: 2016105807478
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

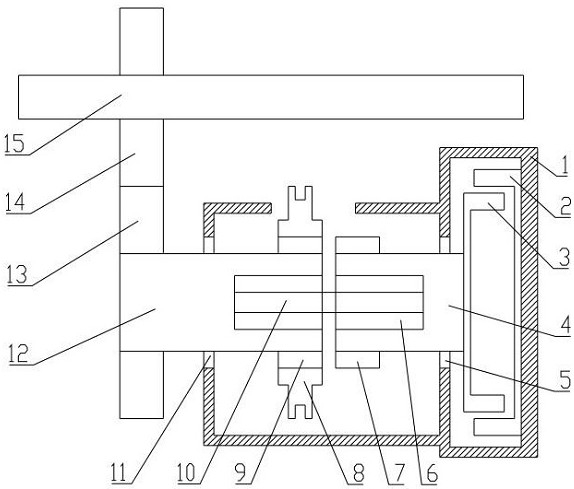

1.一种増矩永磁缓速器,其特征在于:包括壳体(1)、定子(2)、转子(3)、转子轴(4)和结合组件;

定子(2)为圆环形,其第一端固定安装在壳体(1)内,第二端延伸至转子(3)外圈,且与转子(3)间隙配合;

转子轴(4)通过第二轴承(5)可转动安装在壳体(1)上,其一端伸入定子(2)内部,且转子轴(4)与定子(2)同轴线;

转子(3)为圆环形,固定安装在转子轴(4)靠近定子(2)一端上,且与转子轴(4)同轴线;

结合组件包括从动轴(12)、第一结合齿轮(9)、结合套(8)和第二结合齿轮(7),从动轴(12)与转子轴(4)的轴线位于同一直线上,第一结合齿轮(9)安装在从动轴(12)靠近转子轴(4)的一端,第二结合齿轮(7)安装在转子轴(4)靠近从动轴(12)的一侧;结合套(8)可滑动安装在第一结合齿轮(9)上。

2.根据权利要求1所述的増矩永磁缓速器,其特征在于:定子(2)与转子(3)均为不导磁材料,定子(2)和转子(3)上分别间隔设有相同数量的永磁体(16),且永磁体(16)靠近转子轴(4)轴线的端面磁性均相同。

3.根据权利要求1所述的増矩永磁缓速器,其特征在于:从动轴(12)靠近转子轴(4)的一端和转子轴(4)靠近从动轴(12)的一端均设有盲孔,盲孔内设有尺寸相同轴承(6),连接轴(10)的第一端可转动安装在从动轴(12)上的盲孔内,连接轴(10)的第二端可转动安装在转子轴(4)上的盲孔内。

4.根据权利要求1所述的増矩永磁缓速器,其特征在于,第一结合齿轮(9)和第二结合齿轮(7)的齿数相同,且节圆半径相等。

5.根据权利要求1所述的増矩永磁缓速器,其特征在于:从动轴(12)通过第一轴承(11)可转动安装在壳体(1)上,从动轴(12)和转子轴(4)同轴安装且直径相等。

6.根据权利要求1所述的増矩永磁缓速器,其特征在于:从动轴(12)通过从动齿轮(13)和主动齿轮(14)与汽车传动轴(15)传动连接,且从动轴(12)轴线与汽车传动轴(15)轴线平行。
