专利号: 201610583173X
申请人: 吴琳方
专利类型:发明专利
专利状态:已下证
专利领域: 缝纫;绣花;簇绒
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

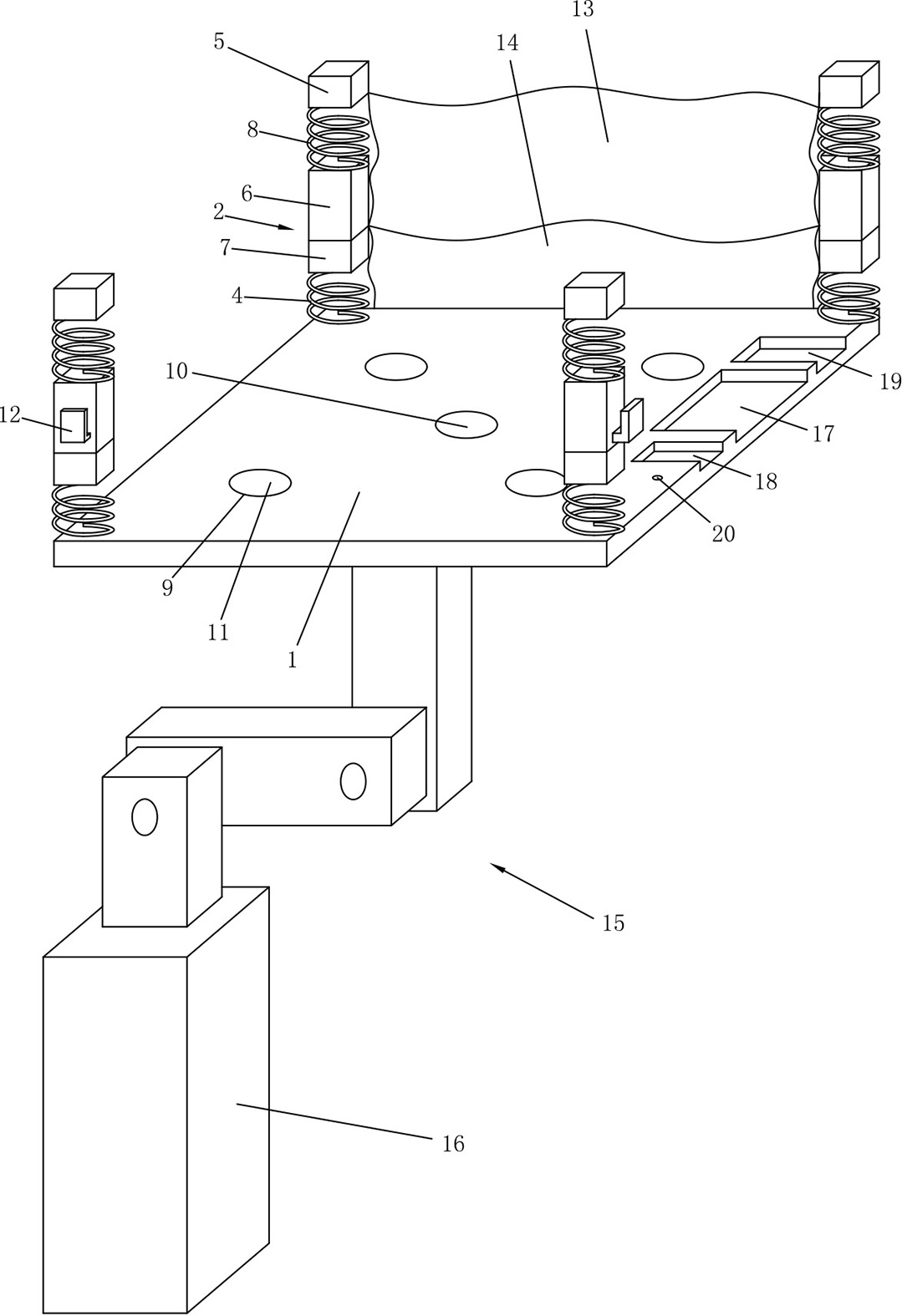

1.一种十字绣摇臂台,其特征在于,包括底板(1)、与底板(1)连接的四根立柱(2)和一把椅子(3),底板(1)下表面连接有液压臂(15),液压臂(15)具有一底座(16),底座(16)放置在地面上,底板(1)可相对于地面进行移动和翻转,立柱(2)底端设有第一弹簧(4),立柱(2)的顶端设有用于与十字绣布连接的卡扣(5),立柱(2)与第一弹簧(4)固定连接,立柱(2)通过第一弹簧(4)与底板(1)连接,底板(1)呈长方形,四根立柱(2)分布在底板(1)的四角,立柱(2)包括与第一弹簧(4)连接的下柱(7)和与卡扣(5)连接的上柱(6),上柱(6)通过第二弹簧(8)与卡扣(5)连接,上柱(6)与下柱(7)连接,上柱(6)的下端设有外螺纹和与外螺纹紧靠的空槽,下柱(7)的上端设有与外螺纹啮合的内螺纹,内螺纹的长度等于外螺纹与空槽的长度之和,上柱(6)的下端与下柱(7)的上端通过啮合的内外螺纹连接,相邻上柱(6)间还设有一上遮光布(13),相邻下柱(7)间还设有一下遮光布(14),上遮光布(13)与下遮光布(14)通过魔术贴粘合方式连接,下遮光布(14)与底板(1)亦通过魔术贴粘合方式连接,底板(1)上设有五个镂空(9),五个镂空(9)上安装有一个中心照明灯(10)和四个行星照明灯(11),中心照明灯(10)位于底板(1)中央,四个行星照明灯(11)分别位于中心照明灯(10)与四根立柱(2)连线的中点,上柱(6)上固定有用于夹持十字绣说明书的夹子(12),椅子(3)包括与底板(1)表面接触的椅脚和横架在椅脚上的坐板,相邻椅脚间还设有加强肋,椅脚上设有多个不同高度的卡口,坐板与卡口通过螺丝连接,底板(1)上设有用于贮藏绣线的线槽(17),线槽(17)旁设有用于贮藏绣针的针槽(18)、和用于接驳绣线的胶粘器(19),胶粘器(19)内具有一个喷头和两个线夹,胶粘器(19)内含有胶水,胶水与喷头连通,针槽(18)旁设有用于将绣针竖立放置以辅助绣线穿针的针孔(20),线槽(17)和针槽(18)均设有可开启关闭的开闭门。

2.根据权利要求1所述的十字绣摇臂台,其特征在于,所述线槽(17)、针槽(18)、胶粘器(19)和针孔(20)位于底板(1)的边缘。
