1.一种纳米氧化钛-铌酸钾钠压电陶瓷，其特征在于，按照重量份数由如下原料组成：铌前驱物溶液3-7份、钛酸丁酯 2-5份、碳酸钠7-15份、碳酸钾10-15份、氨水15-20份、柠檬酸5-10份、二乙醇胺20-25份、醋酸25-30份；

所述纳米氧化钛-铌酸钾钠压电陶瓷的制备工艺包括如下步骤：(1)在乙醇中加入水，在快速搅拌条件下同时加入醋酸和二乙醇胺，将钛酸丁酯 逐滴加入到上述混和溶液中，在密闭条件下将溶液静置，得到稳定透明溶胶；

(2)将碳酸钠、碳酸钾通氨水混合后加入到铌前驱物溶液中，在快速搅拌条件下再加入柠檬酸，升温搅拌，得到铌酸钾钠溶液；

(3)将铌酸钾钠溶液均匀加入透明溶胶中混合均匀，并进行升温凝胶；

(4)将得到的凝胶进行干燥后送入煅烧炉中进行密封煅烧，得到纳米粉体；

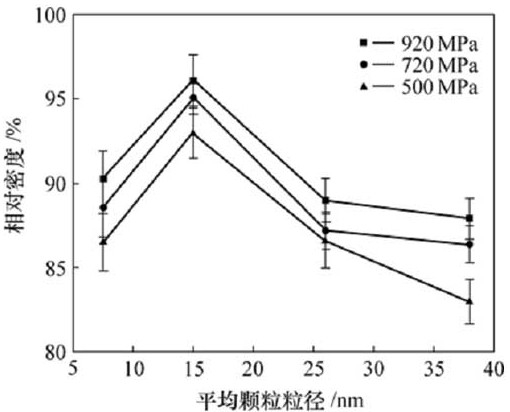

(5)将制备的纳米粉体装入石墨模具并手动预压，然后将其放入等离子烧结机上进行烧结；

(6)最后将烧结体置于氧气中退火，得到乳白色的纳米陶瓷体。

2.根据权利要求1所述的一种纳米氧化钛-铌酸钾钠压电陶瓷，其特征在于，所述钛酸丁酯为化学纯。

3.根据权利要求1所述的一种纳米氧化钛-铌酸钾钠压电陶瓷，其特征在于，所述乙醇、二乙醇胺、醋酸均为分析纯。

4.根据权利要求1所述的一种纳米氧化钛-铌酸钾钠压电陶瓷，其特征在于，所述氨水纯度为25.0-28.0％。

5.根据权利要求1所述的一种纳米氧化钛-铌酸钾钠压电陶瓷，其特征在于，所述铌前驱物溶液采用五氯化铌为前躯体，且纯度为68.0-75.0％。

6.根据权利要求1所述的一种纳米氧化钛-铌酸钾钠压电陶瓷，其特征在于，所述步骤(4)中，升温速率20/min，煅烧温度为500℃，煅烧时间为5h。

7.根据权利要求1所述的一种纳米氧化钛-铌酸钾钠压电陶瓷，其特征在于，所述步骤(5)中，烧结温度为900℃，烧结压力为30MPa，升温速率为120/min℃左右，真空度为8Pa，烧结时间为1min。

8.根据权利要求1所述的一种纳米氧化钛-铌酸钾钠压电陶瓷，其特征在于，所述步骤(6)中，退火环境温度为800℃，退火时间2h。
