专利号: 2016105834583
申请人: 湘西银湘农业科技有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

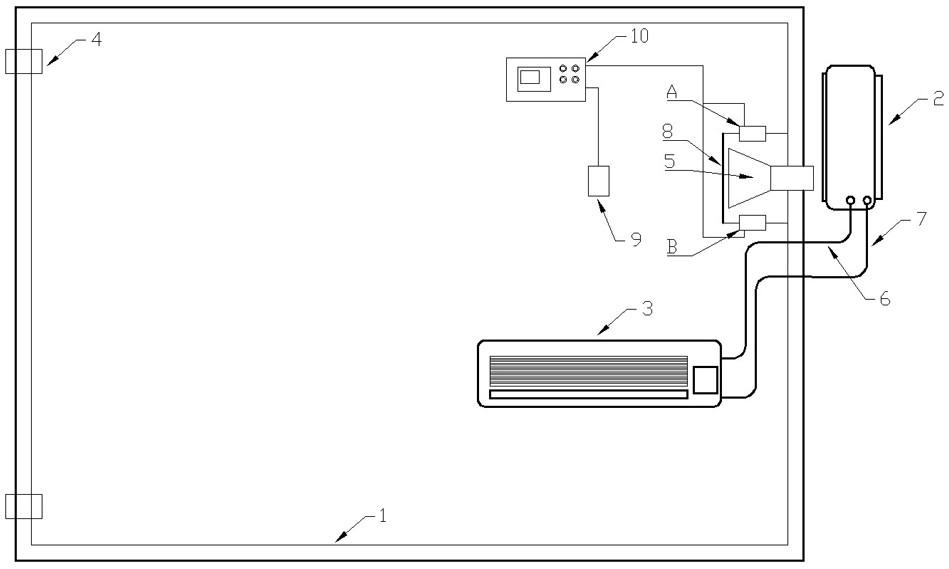

1.一种高效热回收热泵式干燥装置,包括热泵内机、热泵外机和保温围护,其特征在于:热泵外机结构类似空调外机,来自热泵外机盘管的制冷剂蒸汽通过管道进入汽液分离器分离液相,再经压缩机压缩通过管道连接热泵内机,热泵内机结构与普通空调内机相同,在此充当冷凝器,实现压缩气体的液化并释放大量热量供物料干燥,高压冷凝液化的制冷剂通过回液管再经毛细管节流闪蒸进入下盘管,下盘管尾端通过管道连接分流管,分流管下端连接中间盘管,上端连接上盘管,上盘管和下盘管的尾端通过管道进行合并,通过吸气管连接汽液分离器,实现压缩循环;保温围护有门开闭进行物料进出操作,并且门关闭实现基本密闭,保温围护有空气进气口与出风斗构成的气流通道,出风斗左端喇叭口设有挡板,挡板受正弦波湿度伸缩器控制,挡板与出风斗左端喇叭口距离受湿度自动控制,实现湿热气流输出流量控制,出风斗右端出口与热泵外机的汽液共存盘管区对应,这样通过热泵外机内风扇抽风最有利于湿热尾气的热量通过热泵工作的汽液共存盘管区被回收,再通过热泵内机在保温围护内进行释放,实现排湿与干燥的热回收循环;所述正弦波湿度伸缩器两端有轴,轴连接两侧端板,两侧端板通过正弦波轮廓外形的筒体连接构成整体,构成整体装置的腔体内充入适当的制冷剂,使制冷剂在一定温度范围内为气液共存气相饱和状态,正弦波湿度伸缩器外由隔热器实现隔热,但轴能不受影响伸缩移动,电热器受控湿度控制器进行通断电控制;当电热器通电本装置被加热升温时,由于内部饱和气体的压力与温度存在对应关系,温度变化则内部压力改变,随温度的改变内部压力跟随变化;这样会使正弦波轮廓外形的筒体产生随湿度控制温度产生的热胀冷缩,利用热胀冷缩伸缩效应驱动配套装置产生动作;湿度传感器拾取信号经湿度控制器处理判断湿度较大时,可控制电热器加热促进正弦波湿度伸缩器伸长,使挡板与风斗距离加大使风门开度增大,增强排湿,湿度较小则风门自动关小,实现排湿气流量自动控制。
