专利号: 2016105835209
申请人: 广西师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.基于OCDMA二维电光编解码的局端收发装置的编解码方法;其特征是,包括如下步骤:步骤1,电时域延时编解码模块的电时域延时编码单元对核心网送入的下行的用户比特流电信号进行电时域延时编码和耦合后,送入光频域编解码模块;

步骤2,光频域编解码模块的光频域编码单元对电时域延时编解码模块送入的多个用户多阶幅度电信号进行光频域编码和复用后,送入光分配网;

步骤3,光频域编解码模块的光频域解码单元对分配网送入的用户上传的光信号进行解复用和光频域解码后,送入电时域延时编解码模块;

步骤4,电时域延时编解码模块的电时域延时解码单元将光频域编解码模块送入的多个用户多阶幅度电信号进行解耦合和电时域延时解码和数据阈值判决后,送入核心网。

2.根据权利要求1所述基于OCDMA二维电光编解码的局端收发装置的编解码方法;其特征是,步骤1的具体过程如下:步骤1.1,电时域延时编码单元的电延时编码器根据用户光地址码的码重ω,将核心网送入的每个用户信号b(t)复制成ω等份;并根据用户光地址码的码字区组{(a0,b0),(a1,b1),…,(aω-1,bω-1)},对每个用户的ω份信号分别同时进行b0ε、b1ε、…、bω-1ε的延时,得到每个用户ω份的延时信号b(t+b0ε)、b(t+b1ε)、…、b(t+bω-1ε);

步骤1.2,电时域延时编码单元的复选耦合器根据用户光地址码的码字区组{(a0,b0),(a1,b1),…,(aω-1,bω-1)},将每个用户的ω份的延时信号b(t+b0ε)、b(t+b1ε)、…、b(t+bω-1ε)同时送入复选耦合器对应的加法器中进行数值加法运算,得出所有用户在复选耦合器的

1到N个加法器中对应加法器上的信号叠加值,即N路多阶幅度电信号Σ0、Σ1、…、ΣN-1,送入到光频域编解码模块。

3.根据权利要求1所述基于OCDMA二维电光编解码的局端收发装置的编解码方法;其特征是,步骤2的具体过程如下:步骤2.1,光频域编码单元的N个多阶幅度电光转换器将对应的多阶幅度电信号值Σ0、Σ1、…、ΣN-1分别转换为波长为λ0、λ1、…、λN-1的多阶幅度光信号;

步骤2.2,N路波长为λ0、λ1、…、λN-1的多阶幅度光信号送入光频域编码单元的波分复用器进行信道复用,并下发至分配网。

4.根据权利要求1所述基于OCDMA二维电光编解码的局端收发装置的编解码方法;其特征是,步骤3的具体过程如下:步骤3.1,将分配网送入的单路多阶幅度光信号送入光频域解码单元的波分解复用器进行解复用,分解出波长为λ0、λ1、…、λN-1的多阶幅度光信号;

步骤3.2,光频域解码单元的多阶幅度光电转换器分别将波长为λ0、λ1、…、λN-1的多阶幅度光信号转换成N个多阶幅度电信号b0(t)、b1(t)、…、bN-1(t),送入电时域延时编解码模块。

5.根据权利要求1所述基于OCDMA二维电光编解码的局端收发装置的编解码方法;其特征是,步骤4的具体过程如下:步骤4.1,电时域延时解码单元的分发器根据每个用户光地址码的码字区组{(a0,b0),(a1,b1),…,(aω-1,bω-1)},从送入的N个多阶幅度电信号b0(t)、b1(t)、…、bN-1(t)中同时提取相关的波长片多阶幅度电信号分发给每个用户;

步骤4.2,电时域延时解码单元的电延时解码器根据每个用户光地址码的码字区组

{(a0,b0),(a1,b1),…,(aω-1,bω-1)},为每个用户的ω个波长片信号分别进行相应的延时,即分别同时进行(L-1-b0)ε、(L-1-b1)ε、…、(L-1-bω-1)ε的延时,得出每个用户ω份的多阶幅度延时后的电信号 每个用户ω份的多阶幅度延时电信号同时进行加法运算,得到每个用户ω份的多阶幅度延时耦合电信号步骤4.3,电时域延时解码单元的数据判决器对耦合后的多阶幅度延时耦合电信号进行每一脉冲阈值判决,得出数据1或0,并上传至核心网。

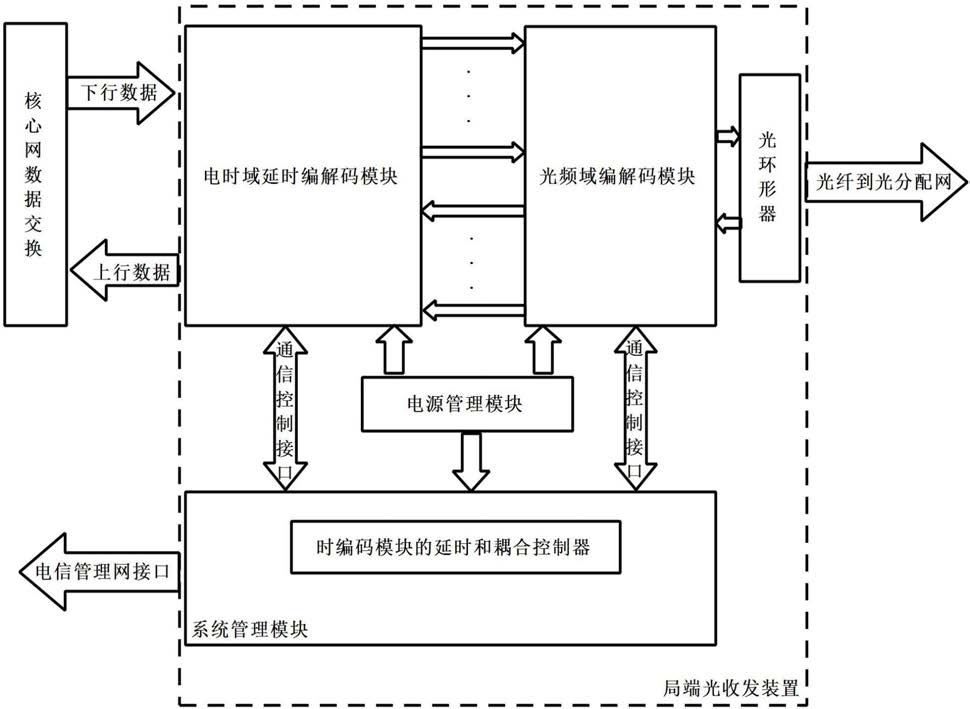

6.基于OCDMA二维电光编解码的局端收发装置,其特征在于:包括电时域延时编解码模块、光频域编解码模块、系统管理模块和电源管理模块;

电源管理模块分别与电时域延时编解码模块和光频域编解码模块的供电端相连;系统管理模块分别与电时域延时编解码模块和光频域编解码模块的控制端相连;

电时域延时编解码模块包括电时域延时编码单元和电时域延时解码单元;光频域编解码模块包括光频域编码单元和光频域解码单元;

核心网与电时域延时编码单元的输入端连接,电时域延时编码单元的输出端与光频域编码单元的输入端连接,光频域编码单元的输出端与分配网连接;

分配网与光频域解码单元的输入端连接,光频域解码单元的输出端与电时域延时解码单元的输入端连接,电时域延时解码单元的输出端连接核心网。

7.根据权利要求6所述基于OCDMA二维电光编解码的局端收发装置,其特征在于:还进一步包括光环形器,该光环形器的一端口连接分配网,光环形器的另一端口连接光频域编码单元的输出端,光环形器的又一端口连接光频域解码单元的输入端。

8.根据权利要求6所述基于OCDMA二维电光编解码的局端收发装置,其特征在于:电时域延时编码单元包括电延时编码器和复选耦合器,其中电延时编码器的输入端形成电时域延时编码单元的输入端,电延时编码器的输出端连接复选耦合器的输入端,复选耦合器的输出端形成电时域延时编码单元的输出端;

电时域延时解码单元包括分发器、电延时解码器和数据判决器;分发器的输入端形成电时域延时解码单元的输入端,分发器的输出端连接电延时解码器的输入端,电延时解码器的输出端连接数据判决器的输入端,数据判决器的输出端电时域延时解码单元的输出端。

9.根据权利要求6所述基于OCDMA二维电光编解码的局端收发装置,其特征在于:光频域编码单元包括多个多阶幅度电光转换器和波分复用器;多个多阶幅度电光转换器的输入端同时形成光频域编码单元的输入端,多个多阶幅度电光转换器的输出端同时与波分复用器的输入端连接,波分复用器的输出端形成光频域编码单元的输出端;

光频域解码单元包括多个多阶幅度光电转换器和波分解复用器;波分解复用器的输入端形成光频域解码单元的输入端,波分解复用器的输出端分别连接多个多阶幅度光电转换器的输入端,多个多阶幅度光电转换器的输出端同时形成光频域解码单元的输出端。
