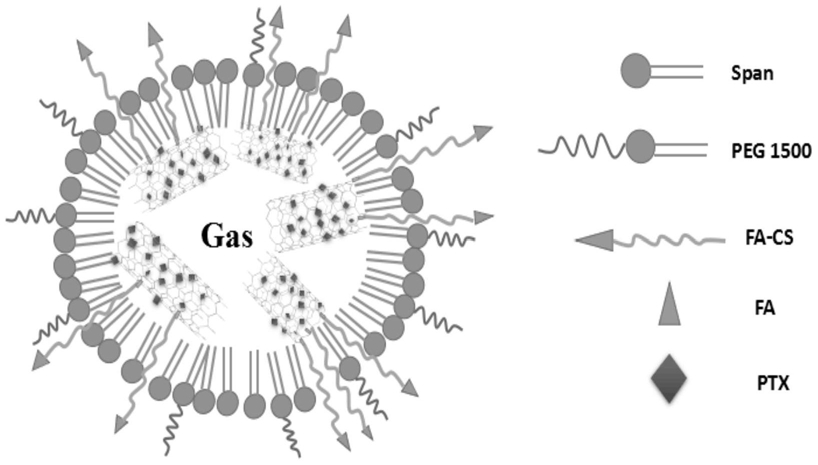

1.一种靶向载药纳米级超声微泡，其特征在于，所述靶向载药纳米级超声微泡包括：微泡膜壁、FA-CNTs-PTX靶向载药复合物、以及包裹在微泡膜壁内部的惰性气体；其中所述FA为叶酸，CNTs为碳纳米管，PTX为紫杉醇；

其中碳纳米管置于微泡膜壁内部，靶向因子叶酸的一端通过壳聚糖连接到碳纳米管上，另一端穿过微泡膜壁伸向微泡膜壁外侧，连接叶酸的碳纳米管通过物理吸附负载抗肿瘤药物紫杉醇；

所述微泡膜壁为脂质双分子层结构，微泡膜壁材料为Span60和PEG1500；

所述靶向载药纳米级超声微泡的粒径在400～600nm。

2.一种靶向载药纳米级超声微泡的制备方法，其特征在于，所述靶向载药纳米级超声微泡的制备方法包括以下步骤：步骤一：制备叶酸-壳聚糖偶合物；

步骤二：将碳纳米管进行羧基化，得到羧基化修饰的碳纳米管；

步骤三：制备靶向复合物FA-CS-CNTs；所述CS为壳聚糖；

步骤四：制备靶向载药复合物FA-CNTs-PTX；所述PTX为紫杉醇；

步骤五：制备复合FA-CNTs-PTX的微泡，即靶向载药纳米级超声微泡；

所述步骤一中制备叶酸-壳聚糖偶合物的具体过程为：

将壳聚糖溶于1％的醋酸溶液中，搅拌至壳聚糖完全溶解；另称取叶酸和EDC溶于二甲基亚砜中，避光搅拌至叶酸完全溶解；将叶酸溶液逐滴加入CS醋酸溶液中，避光反应4～6小时，加入丙酮溶液，直至反应产物完全沉淀后，将沉淀物离心，用二甲基亚砜洗涤，再用双蒸水洗涤，收集所得下层物，冷冻干燥，得到叶酸-壳聚糖偶合物；

所述步骤二中得到羧基化修饰的碳纳米管的具体过程为：

取碳纳米管加入到圆底烧瓶中，向其中加入浓硫酸和浓硝酸体积比为3：1的混酸，95～

120℃条件下加热回流2～4小时，冷却后，将所得反应溶液用0.45μm混合纤维微孔滤膜抽滤，用双蒸水洗涤至中性，收集固体产物，冷冻干燥，得到羧基化修饰的碳纳米管；

所述步骤三中制备靶向复合物FA-CS-CNTs的具体过程为：

称取等质量的羧基化碳纳米管和叶酸-壳聚糖偶合物，分别置于1％醋酸溶液中，醋酸溶液与羧基化碳纳米管或叶酸-壳聚糖偶合物的用量比为2～3ml/mg，超声分散0.5～1小时，得到羧基化碳纳米管分散液和叶酸-壳聚糖偶合物溶液，在搅拌条件下，将叶酸-壳聚糖偶合物溶液加到羧基化碳纳米管分散液中，避光反应16～24小时；反应结束后，混合物进行抽滤，并用1％醋酸溶液洗涤，再用双蒸水洗涤至中性，收集固体产物并冷冻干燥，产物标记为FA-CS-CNTs；

所述步骤四中制备靶向载药复合物FA-CNTs-PTX的具体过程为：

称取等质量的靶向复合物FA-CS-CNTs与紫杉醇，分别加到无水乙醇中，无水乙醇与靶向复合物FA-CS-CNTs或紫杉醇的用量比为1～2ml/mg，再将紫杉醇的乙醇溶液滴加到靶向复合物FA-CS-CNTs的乙醇分散液中，避光，磁力搅拌3～5小时，得到靶向载药复合物，产物标记为FA-CNTs-PTX；

所述步骤五中制备复合FA-CNTs-PTX的微泡的具体过程为：

取质量比为1：1：2的Span60、PEG1500和NaCl，研磨混合均匀后，加入PBS后，加热并磁力搅拌至混合均匀；再将靶向载药复合物FA-CNTs-PTX分散于PBS中；混合两个PBS体系，70～

80℃下磁力搅拌30～60分钟，制得膜材；将制得膜材在850～900W条件下进行探头超声，同时通入氮气，得到复合微泡粗品；再将微泡粗品在3000～5000rpm下离心10～15分钟，收集上层液体，与等体积的PBS一起置于分液漏斗中，静置30～60分钟，洗涤后收集中层液体，得到复合FA-CNTs-PTX的微泡；所述膜材包括微泡膜壁和FA-CNTs-PTX靶向载药复合物。
