专利号: 2016105943523
申请人: 天津商业大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

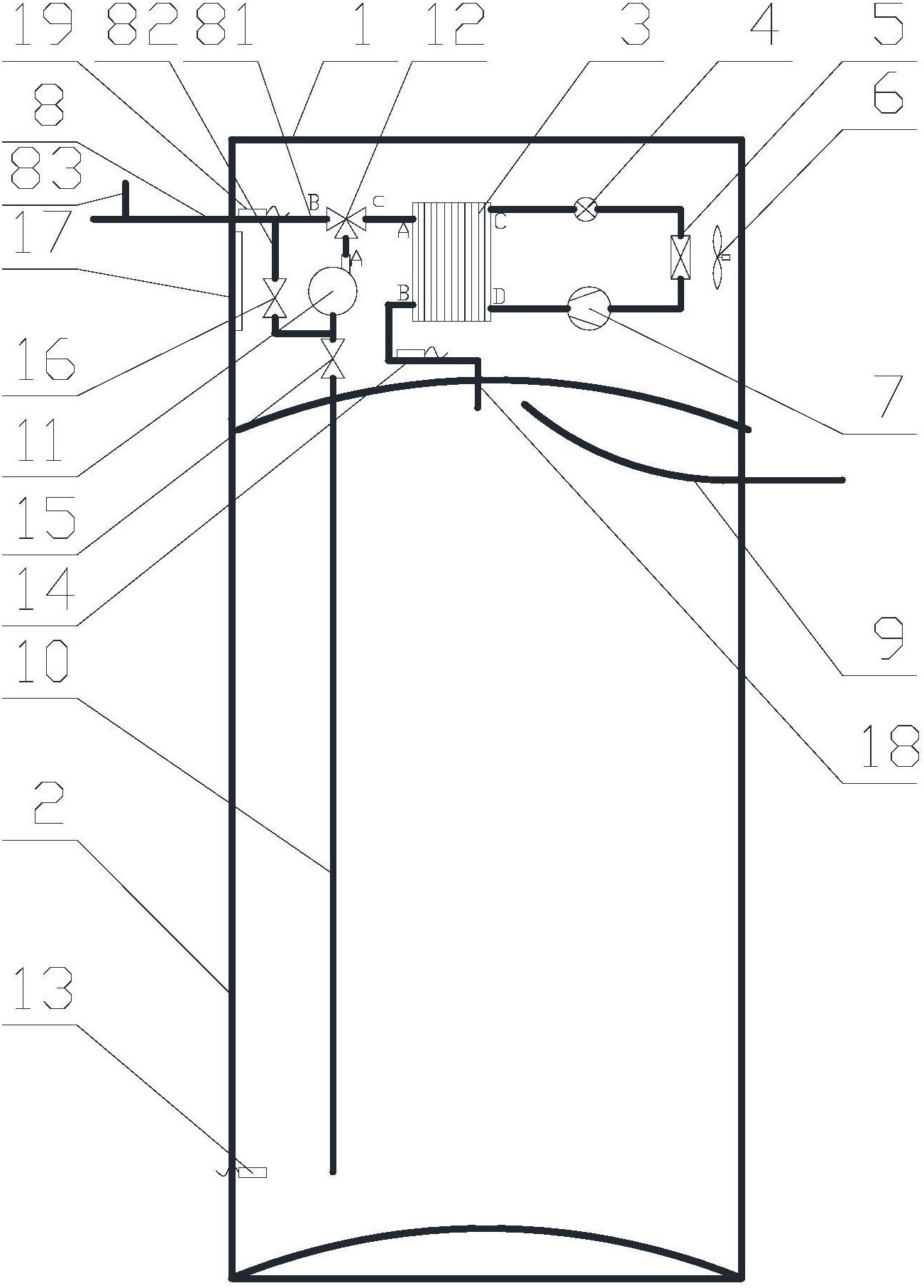

1.一种热泵热水器循环系统,其特征是,包括工作腔和水箱,所述工作腔表面设有控制器,进水管一端与专用回水管相连,所述进水管另一端穿过工作腔后分为两路,一路为冷凝器进水管路,一路为水箱进水管路;所述冷凝器进水管路上安装有第一三通阀,所述水箱进水管路上安装有第一电磁阀及第二电磁阀;所述第二电磁阀一端与第一三通阀的B口相连,所述第二电磁阀的另一端分别与第一电磁阀以及水泵的进口相连,所述水泵的出口与第一三通阀的A口相连,所述第一电磁阀的出口与水箱进水管相连;所述第一三通阀的C口与冷凝器的A口相连,所述冷凝器的B口与冷凝器出水管相连;所述水箱进水管处贴有第一温度传感器,所述冷凝器出水管上贴有第二温度传感器,所述进水管穿过工作腔的管路上贴有第三温度传感器,所述第三温度传感器为出口回水温度传感器;所述冷凝器的C口与节流膨胀机构的进口相连,所述节流膨胀机构的出口与蒸发器的进口相连,所述蒸发器的出口与压缩机的吸气口相连,所述压缩机的排气口与冷凝器的D口相连;所述水箱的上部设置有出水管;所述第一三通阀、第一电磁阀、第二电磁阀、第一温度传感器、第二温度传感器及第三温度传感器分别与控制器相连接;所述冷凝器的B口与冷凝器出水管之间的管路安装第二三通阀,冷凝器的B口与第二三通阀的A口相连,所述第二三通阀的B口与第一电磁阀及水泵之间的管路连接,所述第二三通阀的C口与冷凝器出水管相连;当所述控制器获得整胆静态循环制热指令时,所述第一电磁阀开启,第二电磁阀关闭,所述第一三通阀的A‑C路开启,所述第二三通阀的A‑C路开启,随之所述水泵启动,在所述水泵的驱动下,水从所述水箱的底部被循环至所述冷凝器处进行加热,加热后的热水经所述冷凝器出水管回流至所述水箱的上部,当第一温度传感器的温度达到设定值时,循环停止,循环停止后,所述第一电磁阀及第二电磁阀开启,第一三通阀关闭,第二三通阀关闭;当所述控制器获得整胆动态循环制热指令时,所述第一电磁阀开启,第二电磁阀关闭,所述第一三通阀的B‑C路开启,所述第二三通阀的A‑B路开启,随之在市政管网水压的驱动下,所述进水管中的冷水经所述第一三通阀的B‑C路流至所述冷凝器处被热泵系统循环加热,加热后的热水经所述第二三通阀的A‑B路回流至所述水箱的底部;当所述控制器获得动态快速制热指令时,所述第一电磁阀关闭,第二电磁阀关闭,所述第一三通阀的B‑C路开启,所述第二三通阀的A‑C路开启,随之在市政管网水压的驱动下,所述进水管中的冷水经所述第一三通阀的B‑C路流至冷凝器处被热泵系统循环加热,加热后的热水经所述冷凝器出水管回流至所述水箱的上部,热水将聚集在水箱的上部,在市政管网水压的驱动下,热水通过出水管流出热水器供用户使用。
