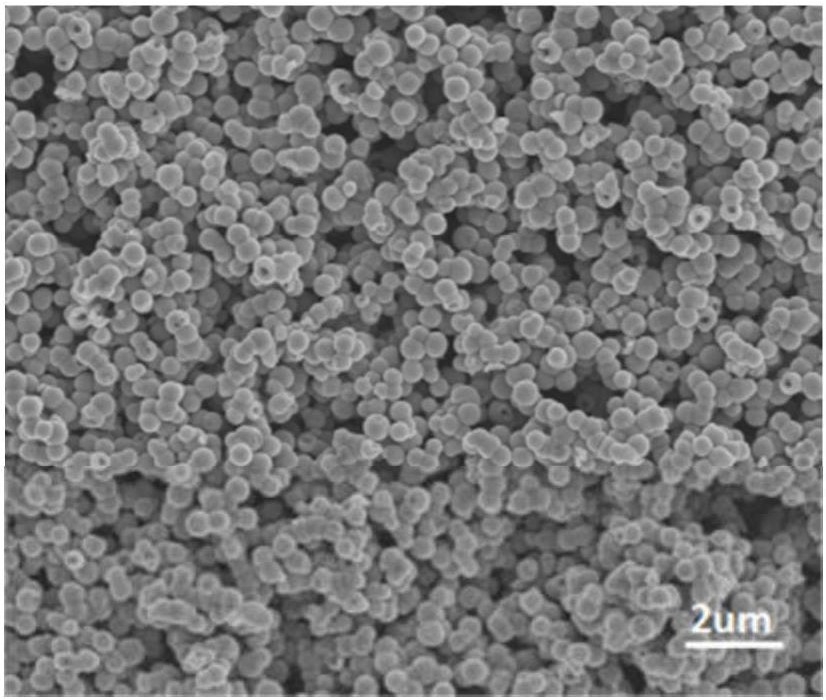

1.一种N-C/Co3O4空心球状纳米材料，其特征在于，所述N-C/Co3O4空心球状纳米材料为空心球结构，晶粒尺寸为500-600nm，球壁厚度为50-100nm，含有N、C和Co3O4，其中C：N：Co：O的摩尔比为23.01-26.08:1.5-5:18.54-20.26:45.32-48.67。

2.一种如权利要求1所述的N-C/Co3O4空心球状纳米材料的制备方法，其特征在于，包括以下步骤：

1)将Co源与配位剂加入甲醇溶液中在10-40℃温度中进行配位反应搅拌直至反应完全，得到蓝紫色均一溶液；Co源与配位剂的摩尔比为1：6-10；

2)将所得蓝紫色溶液在10-40℃温度中静置、抽滤、在60-90℃温度中真空干燥至恒重，得到蓝紫色粉末；

3)将所得蓝紫色粉末在惰性气体N2的存在下煅烧、冷却至室温，制得N-C/Co空心球结构的中间体纳米材料，煅烧温度为350-600℃，煅烧时间为2-4h，升温速率为1-5℃/min；

4)将中间体纳米材料再放到空气中煅烧、冷却至室温，氧化得到均一的N-C/Co3O4空心球结构的最终产物纳米材料，煅烧温度为200-400℃，煅烧时间为2-4h，升温速率为1-5℃/min。

3.根据权利要求2所述的N-C/Co3O4空心球状纳米材料制备方法，其特征在于：在步骤1)中，所述配位反应的温度为25℃；所述Co源和配位剂的摩尔用量比为1:8。

4.根据权利要求2中所述的一种N-C/Co3O4空心球状纳米材料的制备方法，其特征在于：所述配位剂为2-甲基咪唑、环六亚甲基四胺和对二苯甲酸中的一种；Co源为七水合硫酸钴、硝酸钴、乙酸钴和碳酸钴中的一种。

5.根据权利要求4中所述的一种N-C/Co3O4空心球状纳米材料的制备方法，其特征在于：所述配位剂为2-甲基咪唑；所述Co源为七水合硫酸钴。

6.权利要求1所述的N-C/Co3O4空心球状纳米材料或根据权利要求2-5中任意一项所述的方法制得的N-C/Co3O4空心球状纳米材料在可充锂离子电池中的应用。
