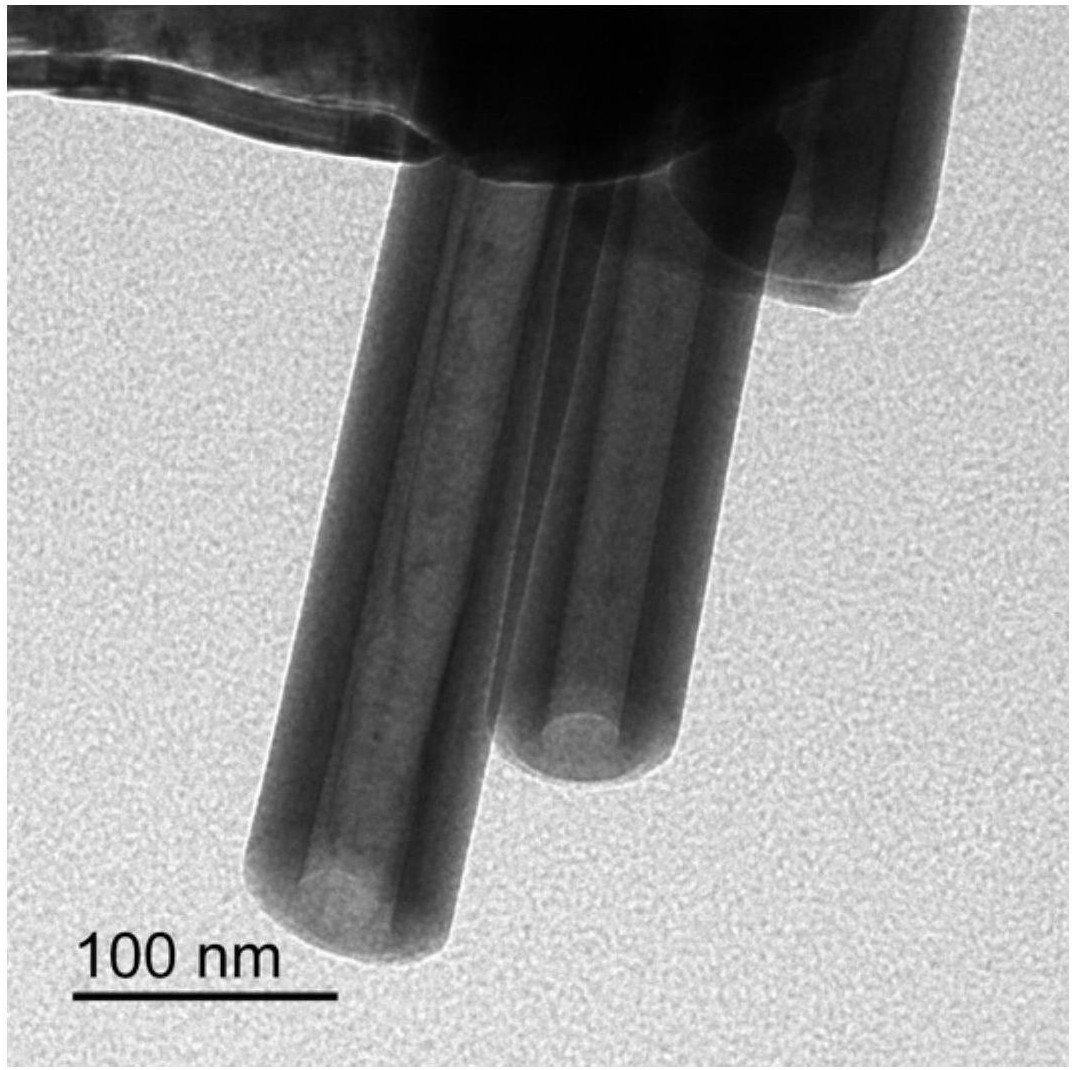

1.一种制备管状SmS-CrS2层间不匹配化合物的方法，其特征在于，包括以下步骤：

1)将分析纯CrCl6·H2O和SmCl6·H2O以1：0.5～6的摩尔比溶于水中，搅拌均匀形成混合物,混合物中加入氨水，搅拌均匀；

2)将加入氨水后的混合物加入高压斧中水热反应，反应温度为80-200℃，反应时间为

6h-48h，将所得产物抽滤分离，得到产物A；

3)将所制备产物A在马弗炉中热处理，得到产物B；

4)按质量比将产物B：硫代乙酰胺＝1：5-40的混合物研磨混合，在管式炉中以氩气为保护气，进行硫化处理；

5)将所得产物用去离子水洗涤直到溶液PH＝6.8～7.2，用真空抽滤，并在烘箱中干燥，得到管状SmS-CrS2层间不匹配化合物。

2.根据权利要求1所述的一种制备管状SmS-CrS2层间不匹配化合物的方法，其特征在于：步骤1)中每40mL水加入0.5mmolCrCl6·H2O和5-10mL氨水。

3.根据权利要求1所述的一种制备管状SmS-CrS2层间不匹配化合物的方法，其特征在于：步骤3)中热处理温度为600-1000℃，保温时间为1-5h。

4.根据权利要求1所述的一种制备管状SmS-CrS2层间不匹配化合物的方法，其特征在于：步骤4)中硫化处理的温度为500～1000℃，保温时间为1～5h。

5.根据权利要求1所述的一种制备管状SmS-CrS2层间不匹配化合物的方法，其特征在于：步骤5)中干燥温度为60℃，时间为5h。
