1.一种制备片状SmS-CrS2层间不匹配化合物的方法，其特征在于，包括以下步骤：

1)将分析纯CrCl6·H2O和SmCl6·H2O以1：0.5～6的摩尔比溶于水中，搅拌均匀形成混合物，混合物中加入氨水并搅拌均匀；

2)将加入氨水后的混合物加入高压釜中水热反应，得到产物A；

3)按质量比将产物A：硫代乙酰胺＝1：5-40的混合物研磨混合，在管式炉中以氩气为保护气，进行硫化处理；

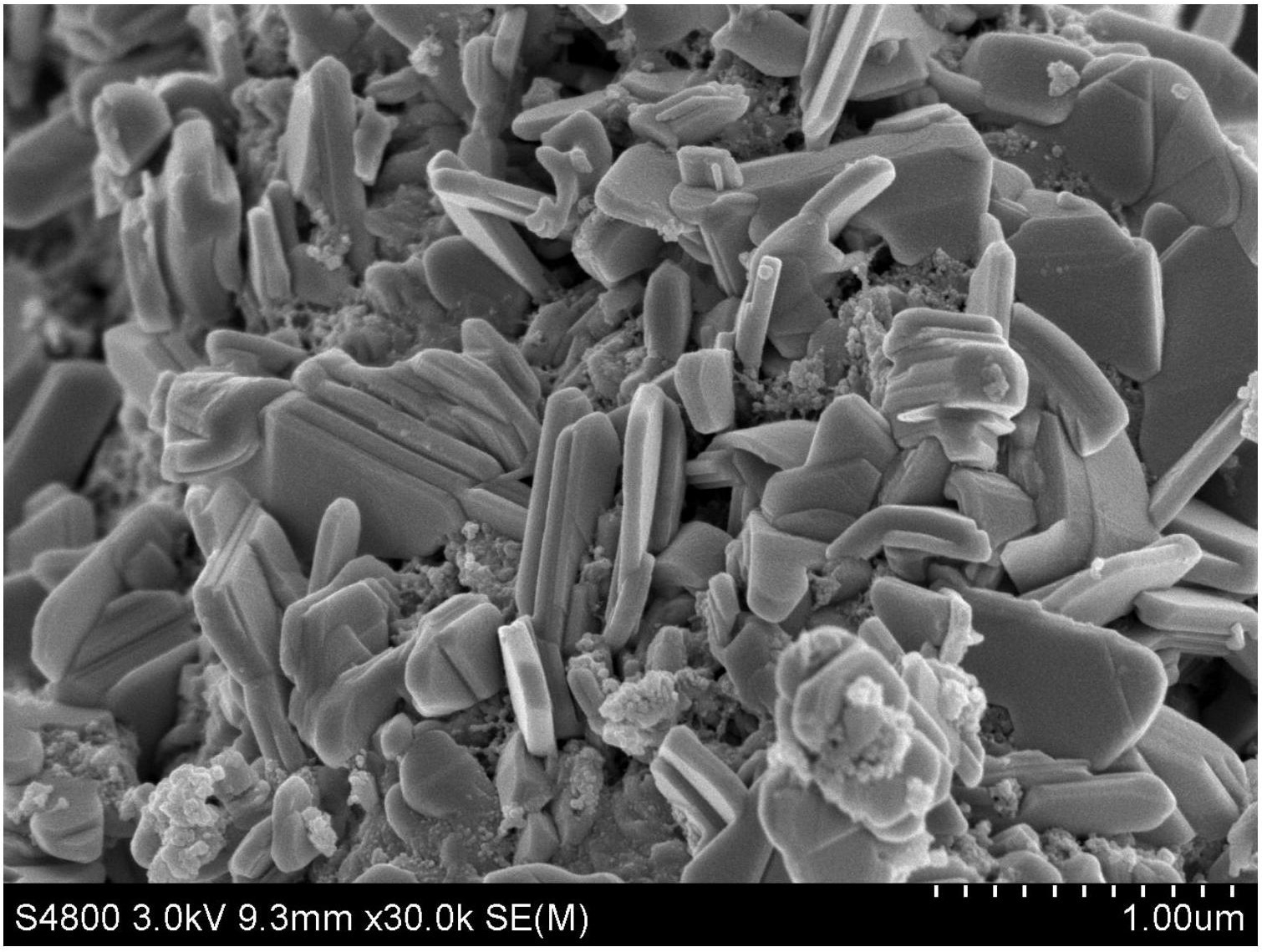

4)将所得产物用去离子水洗涤直到溶液pH＝6.8～7.2，用真空抽滤，并在烘箱中干燥，得到片状SmS-CrS2层间不匹配化合物；

步骤1)中每50mL水加入0.5mmolCrCl6·H2O和5-10mL氨水；

步骤2)中反应温度为80-200℃，反应时间为6h-48h；

步骤3)中硫化处理的温度为500～1000℃，保温时间为1～5h。

2.根据权利要求1所述的一种制备片状SmS-CrS2层间不匹配化合物的方法，其特征在于：步骤4)中干燥温度为60℃，时间为5h。
