1.一种均匀磷酸锑微米棒的简易制备方法，其特征在于：包括以下步骤：

(1)将二乙三胺五乙酸和三氯化锑依次溶解于去离子水，在60℃水浴条件下，充分搅拌；然后加入磷酸二氢铵，充分搅拌，形成前驱体混合溶液；

(2)将前驱体混合溶液在60℃水浴中静置10～20min，形成悬浮体系；将悬浮体系的澄清溶液倒入聚四氟乙烯内衬不锈钢水热反应釜中，在160℃下恒温水热反应10h，离心洗涤干燥，得到产品。

2.如权利要求1所述的均匀磷酸锑微米棒的简易制备方法，其特征在于：步骤(2)中所取澄清溶液为悬浮体系上部分溶液，体积是悬浮体系的二分之一。

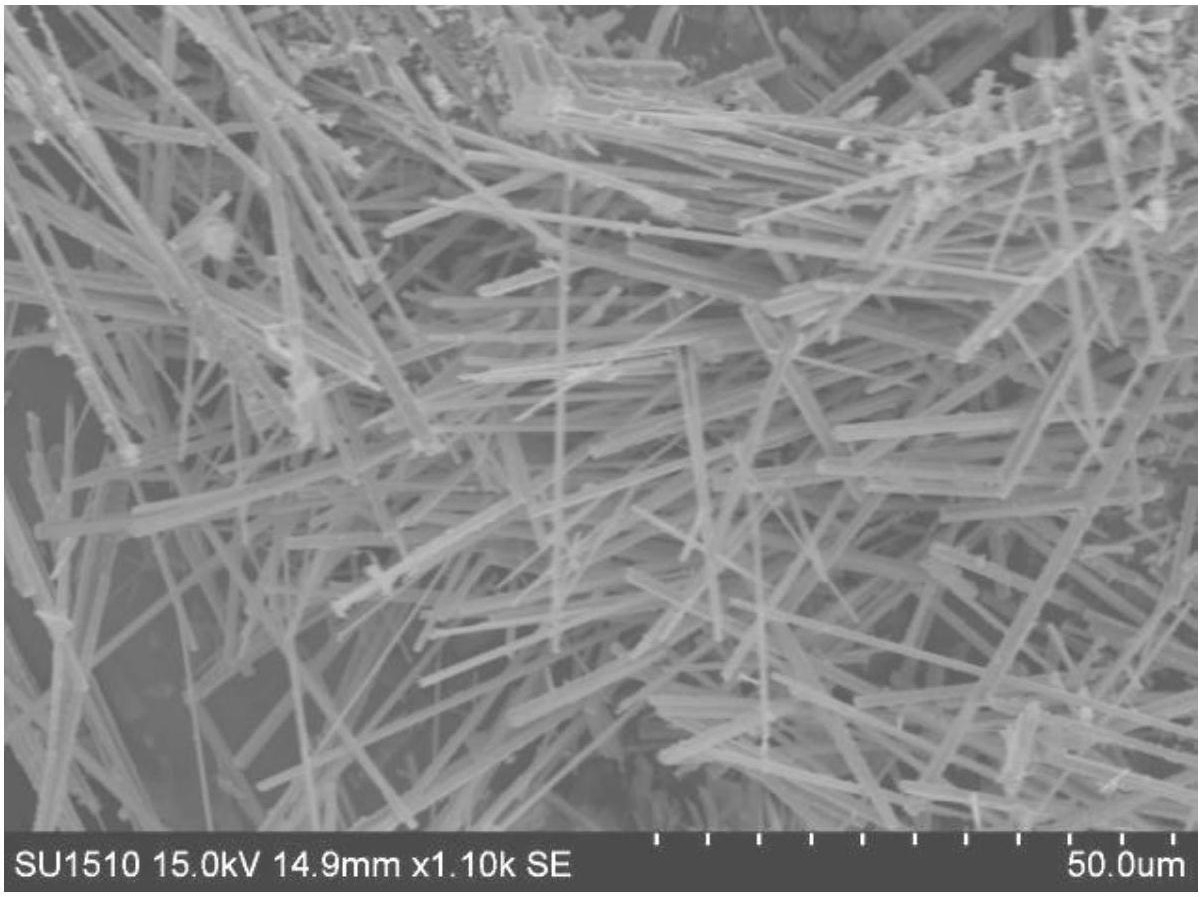

3.如权利要求1所述的均匀磷酸锑微米棒的简易制备方法，其特征在于：所制备得到的磷酸锑微米棒为四棱柱状结构，均匀分散，长度在60～80μm左右，横截面边长在0.3～2μm左右。

4.如权利要求1所述的均匀磷酸锑微米棒的简易制备方法，其特征在于：所述二乙三胺五乙酸：三氯化锑：磷酸二氢铵的摩尔比为1：1：1。

5.如权利要求1所述的均匀磷酸锑微米棒的简易制备方法，其特征在于：反应原料的加入顺序为：三胺五乙酸、三氯化锑、磷酸二氢铵,且在加入二乙三胺五乙酸和三氯化锑后，充分搅拌1h后，再加入磷酸二氢铵，再充分搅拌0.5h。

6.如权利要求1所述的均匀磷酸锑微米棒的简易制备方法，其特征在于：二乙三胺五乙酸、三氯化锑、磷酸二氢铵加入的量分别为5mmol，去离子水的加入量为65mL。

7.如权利要求1所述的均匀磷酸锑微米棒的简易制备方法，其特征在于：步骤(2)中所述洗涤为依次用无水乙醇和去离子水各洗涤三次。

8.如权利要求1所述的均匀磷酸锑微米棒的简易制备方法，其特征在于：步骤(2)中所述干燥为在60℃真空干燥12h。

9.权利要求1所制备的均匀磷酸锑微米棒作为光催化剂的应用。
