1.一种混合形态结构磷酸锑的简易制备方法，其特征在于：包括以下步骤：(1)将二乙三胺五乙酸和三氯化锑依次溶解于去离子水中，在60℃水浴条件下，充分搅拌；继续加入磷酸二氢铵，充分搅拌，形成前驱体混合溶液；

(2)将步骤(1)所得将前驱体混合溶液倒入聚四氟乙烯内衬不锈钢水热反应釜中，在

160℃下恒温水热反应10h，离心洗涤干燥，得到产品。

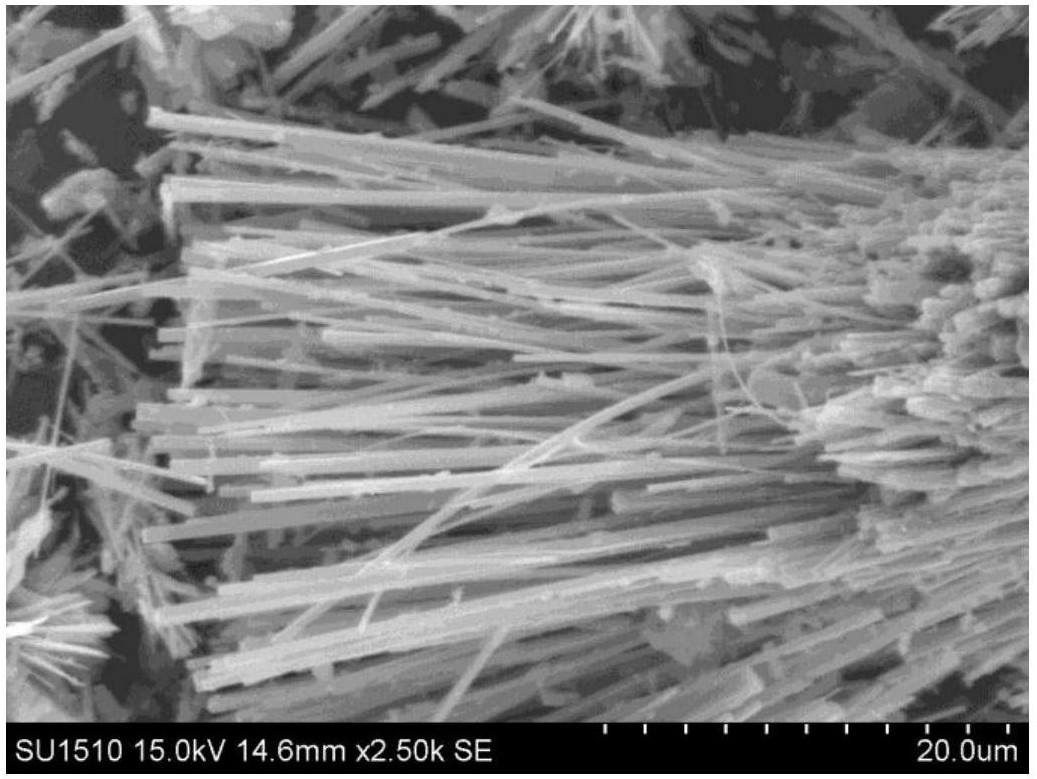

2.如权利要求1所述的混合形态结构磷酸锑的简易制备方法，其特征在于：所述的混合形态为纳米棒和纳米超结构混合；所述纳米棒磷酸锑具有四棱柱状结构，棒的长度在35～

45μm之间，横截面的边长在0.15～0.9μm之间；所述的纳米超结构磷酸锑为纳米片组装的不规则超结构球体，球体直径在10～17μm之间，纳米片的厚度约为0.15μm。

3.如权利要求1所述的混合形态结构磷酸锑的简易制备方法，其特征在于：所述二乙三胺五乙酸：三氯化锑：磷酸二氢铵的摩尔比为1：1：1。

4.如权利要求1所述的混合形态结构磷酸锑的简易制备方法，其特征在于：反应原料的加入顺序为：三胺五乙酸、三氯化锑、磷酸二氢铵,且在加入二乙三胺五乙酸和三氯化锑后，充分搅拌1h后，再加入磷酸二氢铵，再充分搅拌0.5h。

5.如权利要求1所述的混合形态结构磷酸锑的简易制备方法，其特征在于：二乙三胺五乙酸、三氯化锑、磷酸二氢铵加入的量分别为5mmol，去离子水的加入量为65mL。

6.如权利要求1所述的混合形态结构磷酸锑的简易制备方法，其特征在于：步骤(2)中所述洗涤为依次用无水乙醇和去离子水各洗涤三次。

7.如权利要求1所述的混合形态结构磷酸锑的简易制备方法，其特征在于：步骤(2)中所述干燥为在60℃真空干燥12h。

8.权利要求1所制备的混合形态结构磷酸锑作为光催化剂的应用。
