1.一种磷酸锑纳米超结构的制备方法，其特征在于：包括以下步骤：（1）将二乙三胺五乙酸和三氯化锑依次溶解于去离子水中，在60oC水浴条件下，充分搅拌；然后加入磷酸二氢铵，充分搅拌，形成前驱体混合溶液，过滤前驱体混合溶液得到前驱体溶液和前驱体沉淀；

（2）将前驱体溶液在60oC水浴中静置10 20min，形成悬浮体系；取悬浮体系上部分的悬~浮澄清液和全部的前驱体沉淀倒入聚四氟乙烯内衬不锈钢水热反应釜中，在160oC下恒温水热反应10h，离心洗涤干燥，得到产品；

所述二乙三胺五乙酸：三氯化锑：磷酸二氢铵的摩尔比为1：1：1；

所述悬浮澄清液的体积为悬浮体系的一半；

反应原料的加入顺序为：二乙三胺五乙酸、三氯化锑、磷酸二氢铵,且在加入二乙三胺五乙酸和三氯化锑后，充分搅拌1h后，再加入磷酸二氢铵，再充分搅拌0.5h；

二乙三胺五乙酸、三氯化锑、磷酸二氢铵加入的量分别为5mmol，去离子水的加入量为

65mL。

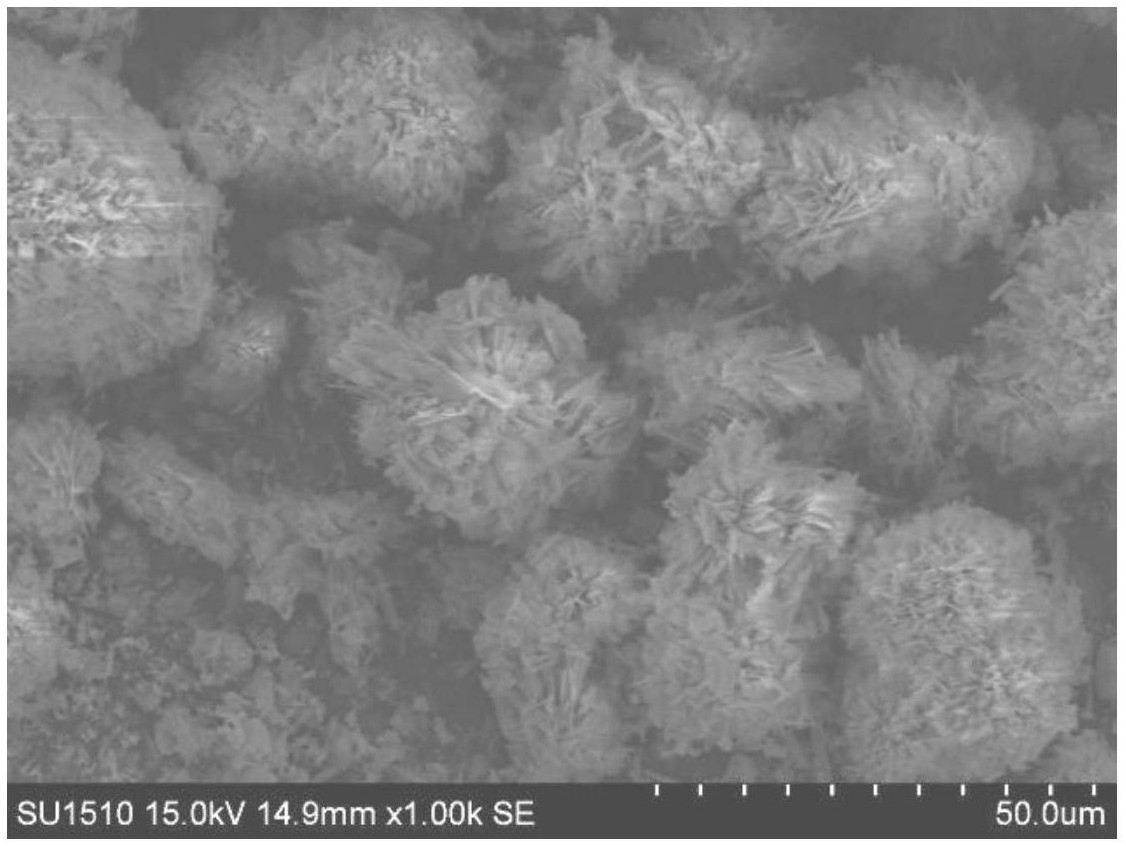

2.如权利要求1所述的磷酸锑纳米超结构的制备方法，其特征在于：所制备得到的纳米超结构是纳米晶片组装而成的球体，直径为15 35μm，纳米片厚度为0.15μm。

~

3.如权利要求1所述的磷酸锑纳米超结构的制备方法，其特征在于：步骤（2）中所述洗涤为依次用无水乙醇和去离子水各洗涤三次。

4.如权利要求1所述的磷酸锑纳米超结构的制备方法，其特征在于：步骤（2）中所述干燥为在60℃真空干燥12h。

5.权利要求1所制备的磷酸锑纳米超结构作为光催化剂的应用。
